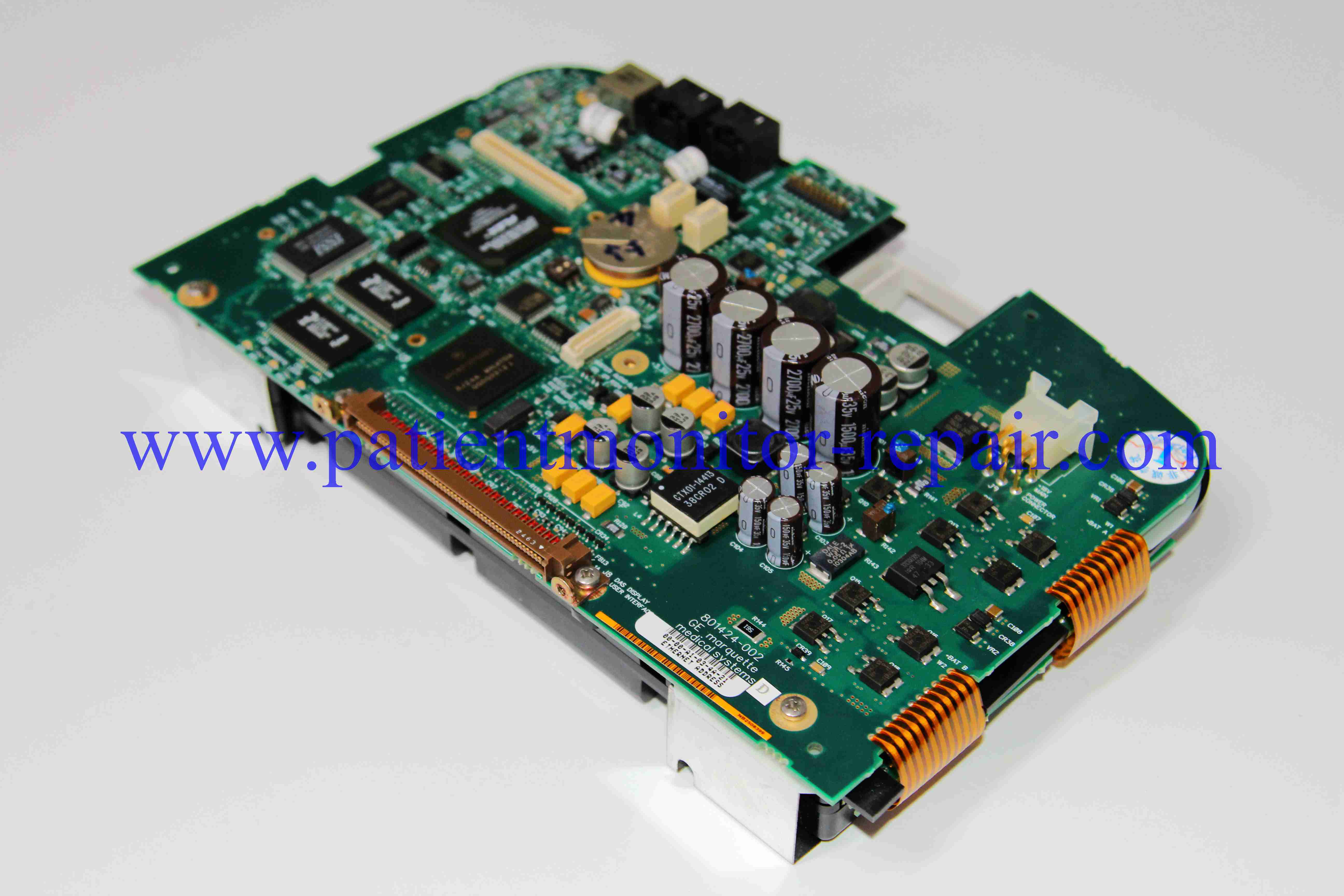

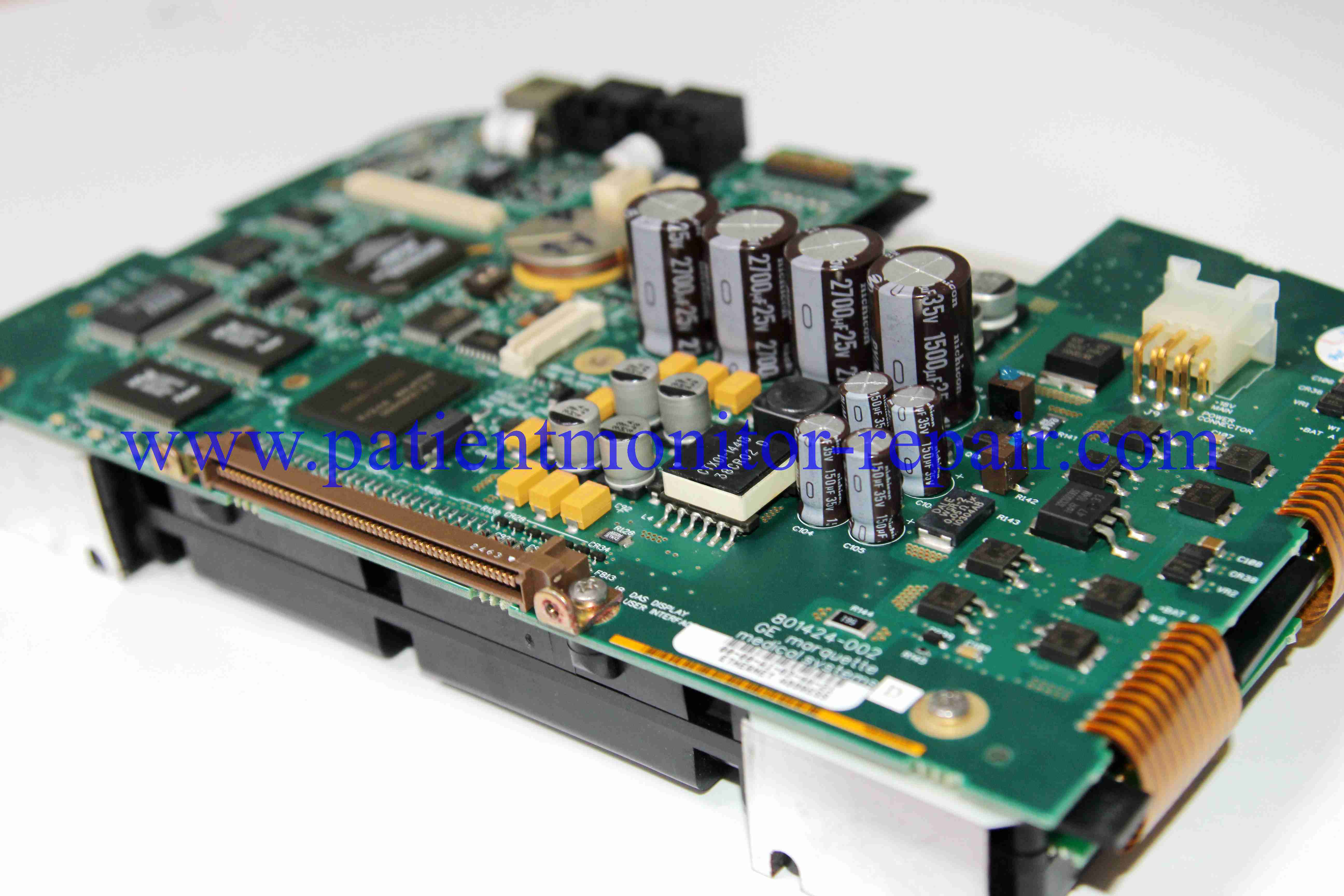

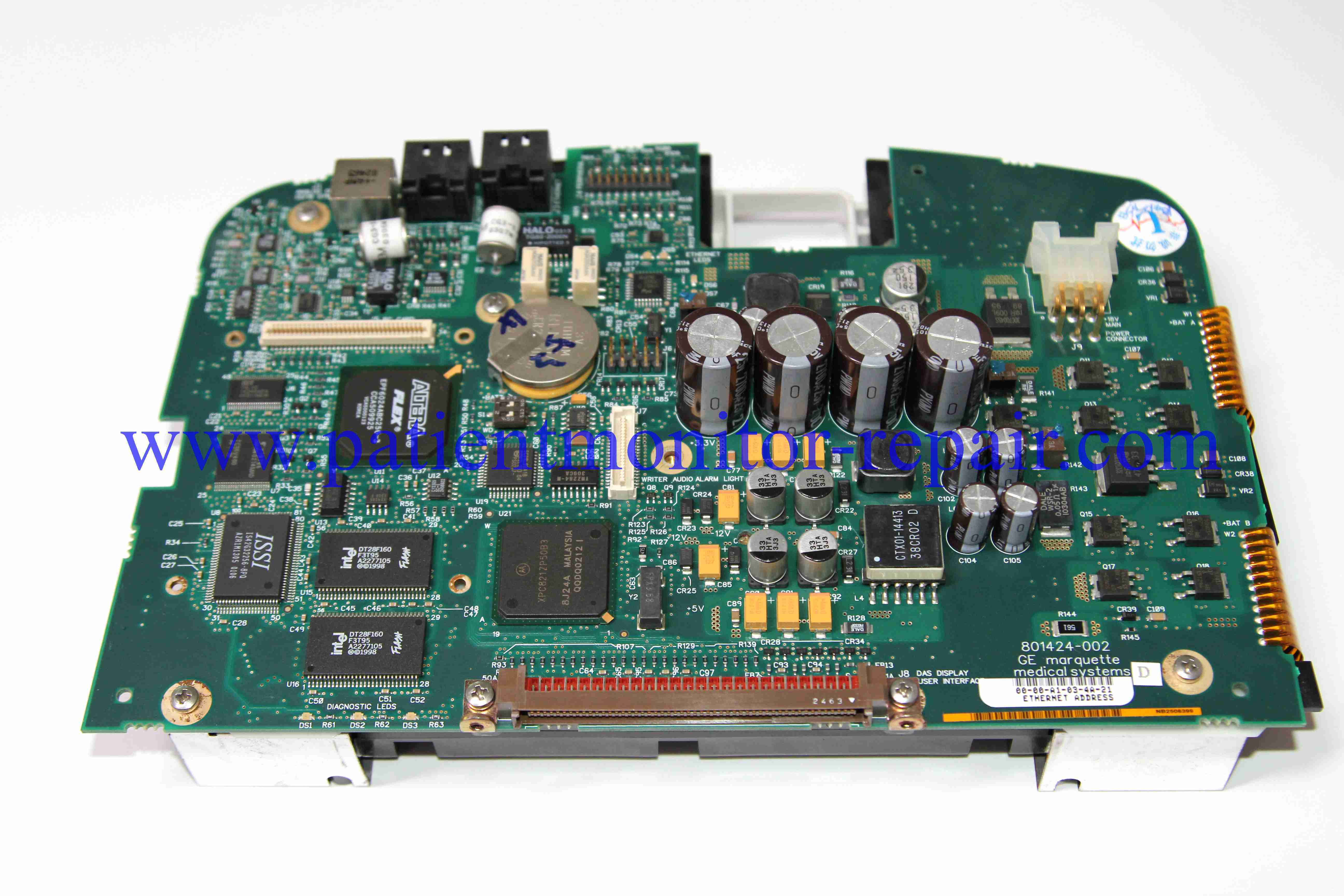

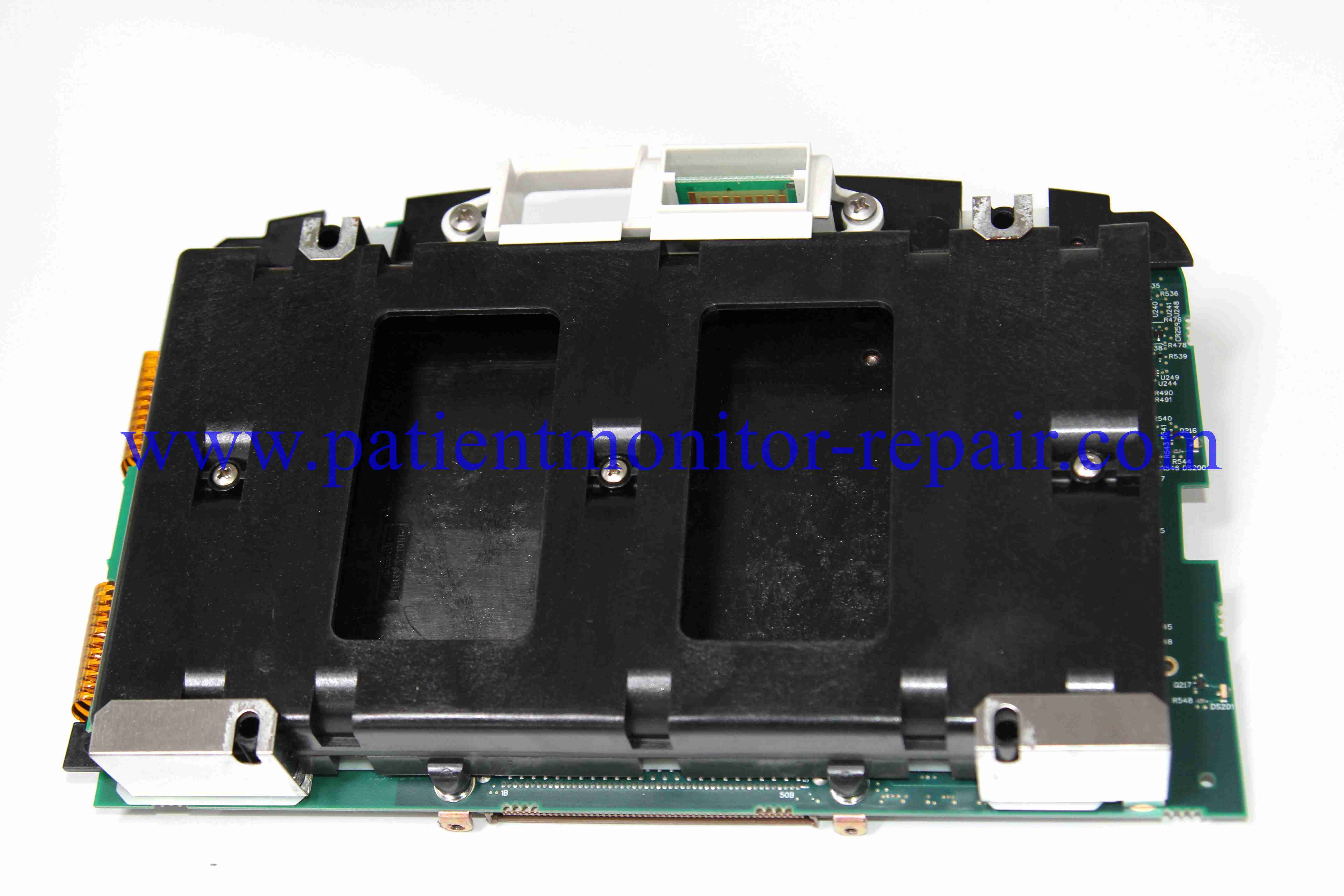

Scheda madre GE DASH3000 4000 5000 Scheda madre del monitor del paziente

Descrizione di prodotto

Ecco una guida dettagliata su come utilizzare la scheda madre del monitor paziente GE DASH 3000/4000/5000, destinata a tecnici qualificati di apparecchiature biomediche (BMET).

Importante avvertenza: La scheda madre è il componente interno principale. "Utilizzarla" si riferisce alle procedure di installazione, test e risoluzione dei problemi da parte di tecnici qualificati. Questa non è una guida per l'uso clinico da parte degli operatori sanitari.

---

1. Precauzioni di pre-installazione e sicurezza

• Verificare la compatibilità del modello: Confermare che la scheda madre di ricambio sia esplicitamente compatibile con il modello DASH specifico (3000, 4000 o 5000) e con la sua esatta configurazione hardware. Una scheda per un DASH 5000 potrebbe non funzionare in un DASH 3000 e viceversa.

• Spegni e scollega: Spegnere completamente il monitor paziente. Scollegarlo dall'alimentazione di rete CA e rimuovere il monitor dal supporto a parete o dal palo. Rimuovere il pacco batteria principale.

• Protezione dalle scariche elettrostatiche (ESD): Obbligatorio. Indossare sempre un cinturino antistatico correttamente collegato a terra e lavorare su un tappetino a prova di ESD. La scheda madre contiene chip e componenti BGA molto sensibili che sono

• estremamente facili da danneggiare a causa dell'elettricità statica.

• Preparare l'ambiente: Lavorare in un'area pulita, ben illuminata e priva di elettricità statica per evitare contaminazioni o danni fisici alla scheda.Raccogliere strumenti e documentazione: Avere gli strumenti necessari (ad esempio, cacciaviti Torx, spudger) e, in modo critico, il

Manuale di servizio ufficiale GE

• per il modello DASH specifico. Il processo di smontaggio è complesso e richiede una guida precisa.2. Rimozione della vecchia scheda madre

• Smontare il monitor: Seguire i passaggi esatti del manuale di servizio per rimuovere l'alloggiamento esterno, la cornice anteriore e il gruppo display per accedere ai componenti interni. Questo processo è complesso e prevede più passaggi e cavi.Documentare le connessioni: Prima di scollegare qualsiasi cosa,

• scattare fotografie ad alta risoluzione e creare diagrammi di tutti i cavi a nastro, i cablaggi e i connettori collegati alla scheda madre esistente. Annotare l'orientamento di tutti i cavi a nastro. Il collegamento errato di questi è una delle principali cause di guasto.

• Scollegare i cavi: Scollegare delicatamente tutti i cavi dalla vecchia scheda madre. Molti connettori hanno blocchi o fermi ZIF (Zero Insertion Force) che devono essere capovolti con attenzione prima di poter rimuovere il cavo.

Svitare e rimuovere:

• Svitare la scheda madre dai suoi distanziatori di montaggio. Sollevare con attenzione la scheda verso l'alto e fuori dallo chassis, evitando qualsiasi contatto con altri componenti.3. Installazione della nuova scheda madre

• Ispezionare la nuova scheda: Ispezionare visivamente la nuova scheda madre per eventuali segni di danni fisici, pin piegati o connettori danneggiati durante la spedizione.

• Posizionare e fissare: Allineare correttamente la nuova scheda madre con i fori di montaggio. Abbassarla con attenzione in posizione e fissarla con le viti corrette. Evitare qualsiasi flessione della scheda.Ricollegare i cavi: Utilizzando la documentazione precedente (foto/diagrammi), ricollegare metodicamente

  • tutti

  • i cavi e i cablaggi alle loro esatte posizioni sulla nuova scheda madre.Assicurarsi che ogni connettore sia saldamente e completamente inserito.

• Fondamentale, ricordarsi di riattivare i blocchi ZIF sui connettori dei cavi a nastro dopo l'inserimento. Un cavo a nastro allentato causerà un guasto del display o del touchscreen.

Rimontare il monitor:

• Invertire con attenzione il processo di smontaggio per rimontare il monitor. Assicurarsi che tutti i componenti siano allineati correttamente e che tutte le viti siano serrate alla coppia specificata.4. Test, calibrazione e configurazione post-installazione

• Accensione iniziale: Reinserire la batteria e collegare il monitor all'alimentazione CA. Accendere l'unità.

• Osservare l'avvio: Il dispositivo eseguirà un autotest esteso. Osservare eventuali codici di errore (ad esempio, errori FPGA, DSP o di memoria) che indicano un'installazione impropria o una scheda difettosa.Entrare in modalità di servizio: Sarà necessario accedere alla

• Modalità di servizio nascosta per completare l'installazione. Ciò in genere comporta una sequenza di tasti specifica all'avvio (dettagliata nel manuale di servizio).

• Calibrare il touchscreen: Un passaggio fondamentale. Utilizzare l'utility di calibrazione all'interno della Modalità di servizio per calibrare accuratamente il touchscreen. Un touchscreen non calibrato sarà inutilizzabile.

• Verificare la configurazione hardware: Potrebbe essere necessario configurare la scheda madre in Modalità di servizio per corrispondere alle opzioni hardware specifiche del monitor (ad esempio, moduli di parametri installati).

  • Eseguire test funzionali completi: Testare ogni parametro e funzione:

  • Display e tocco: Verificare la chiarezza e la calibrazione.

  • ECG, SpO₂, PANI: Utilizzare un simulatore paziente per verificare la qualità della forma d'onda e l'accuratezza numerica.

  • Allarmi: Testare tutte le funzionalità di allarme.

• Rete e interfacce: Verificare la funzionalità della porta Ethernet e seriale, se applicabile.

Cancella registri errori:

• Utilizzare la Modalità di servizio per cancellare eventuali registri errori cronologici dalla precedente scheda madre.5. Documentazione e conformità

• Registrare l'intervento: Documentare meticolosamente l'intera procedura nel registro della cronologia degli interventi del dispositivo. Includere la data, il motivo della sostituzione, i numeri di parte della scheda madre vecchia e nuova e i risultati di tutti i test e le calibrazioni.

Conformità normativa:

Questa riparazione deve essere eseguita in conformità con le specifiche di GE e le normative pertinenti sui dispositivi medici (ad esempio, FDA, CFDA) per mantenere la conformità e la sicurezza del dispositivo per l'uso clinico.
