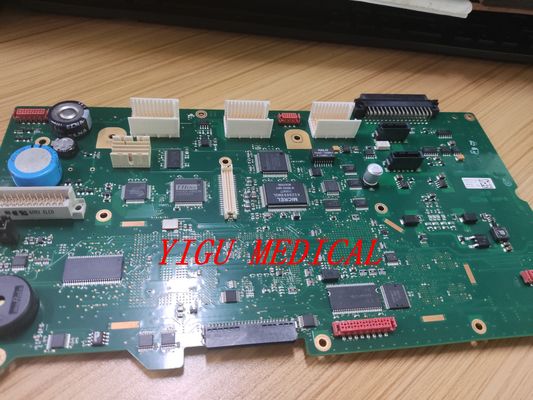

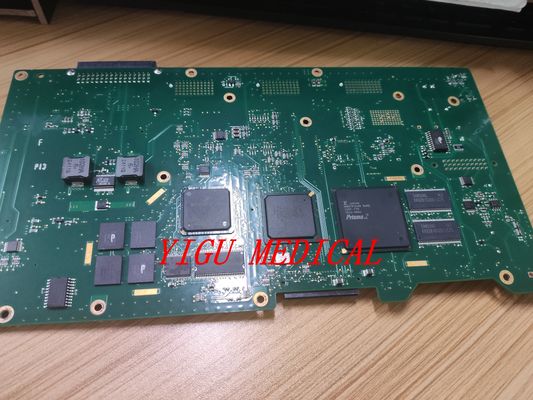

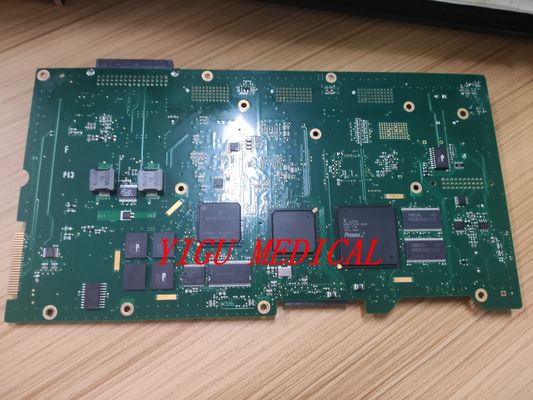

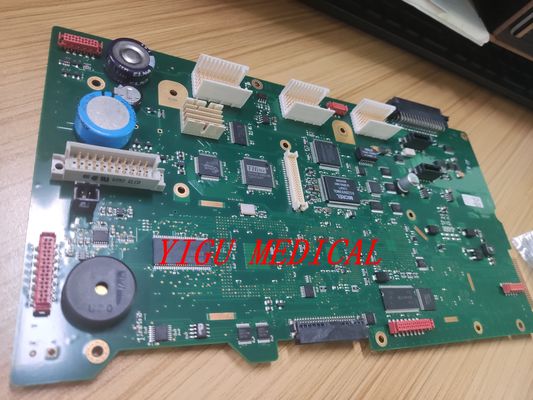

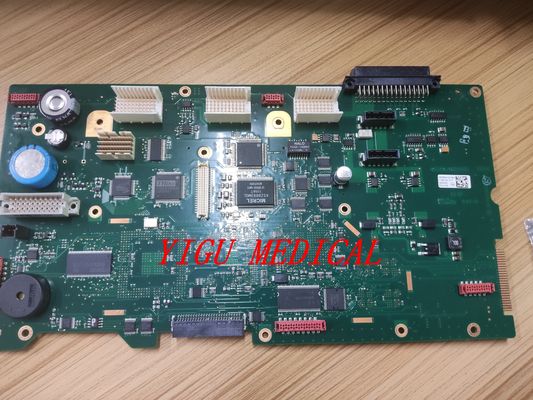

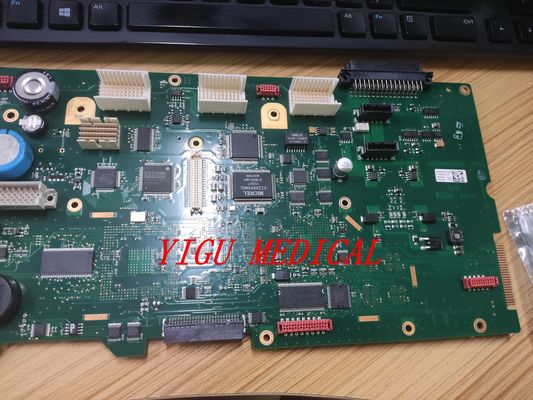

Scheda madre per monitor paziente PH MX700 MX750 PN 453564121591 per scheda madre del monitor

Descrizione di prodotto

PH MX700 MX750 Pain Monitor Mainboard PN 453564121591 per la scheda madre del monitor

La scheda madre (o scheda di sistema) all'interno di un monitor del paziente della serie ** MX** (che comprende modelli come il ** MX400, MX500, MX600, MX700,e MX800**) è il nucleo fondamentale di questa piattaforma di monitoraggio dei pazienti altamente integrataA differenza dei monitor tradizionali, in cui ogni parametro è un "modulo" separato, la serie MX è rinomata per il suo design all-in-one, monoplato,dove la stragrande maggioranza delle funzioni di misurazione sono integrate direttamente sulla scheda principale del sistema.

Questa filosofia di progettazione rende la scheda madre MX un componente eccezionalmente complesso e critico, che agisce come hub computazionale centrale, processore di segnale e nexus di comunicazione per l'intero dispositivo.

Funzioni chiave e filosofia architettonica

La scheda madre della serie MX è caratterizzata da un elevato livello di integrazione.

1. **Processamento integrato dei parametri:**
Invece di utilizzare moduli separati e intercambiabili per ogni parametro,la scheda madre MX incorpora direttamente sulla scheda il circuito di elaborazione centrale per le misure chiaveCiò include in genere:
* **ECG:** Il front-end analogo e la digitalizzazione per l'elettrocardiogramma.
* **SpO2:** La scheda di elaborazione per l'ossimetria d'impulso è spesso integrata o direttamente collegata.
* **NIBP (Non-Invasive Blood Pressure):** Il circuito di controllo e calcolo per la pompa e il sensore di pressione.
* **Temp (Temperatura):** Il condizionamento del segnale per le sonde di temperatura.
* **IBP (Invasive Blood Pressure) ** e altri parametri avanzati (come EtCO2) possono essere aggiunti tramite una specifica **Parameter Extension Board** che si collega direttamente alla scheda madre,Ma il processore centrale è ancora centralizzato..

2. **Computing e controllo centralizzati:**
* La scheda madre ospita la CPU primaria, il chipset e la memoria. Esegue il sistema operativo del monitor (un sistema operativo specializzato incorporato) e la suite software Philips IntelliVue.
* Svolge il complesso compito di sincronizzare tutti i flussi di dati, eseguire algoritmi di allarme e renderizzare l'interfaccia utente.

3. **Gestione dell'interfaccia visualizzatrice e dell'utente:**
* Genera il segnale video per il display ad alta risoluzione.
* Interfaccia con il touchscreen e i comandi del pannello frontale (tasti, manopole rotanti), trasformando gli input dell'utente in comandi per il sistema.

4. **Immagazzinamento dei dati e comunicazione in rete:**
* La scheda madre contiene lo spazio di archiviazione (ad esempio, una memoria SSD o Flash incorporata) per:
* Dati di tendenza
* Registrazione di forma d'onda a piena esposizione
* Registri di allarme
* Software e configurazione del sistema
* Dispone di un robusto hardware di rete (controllore Ethernet) per connettersi senza intoppi al **Philips IntelliVue Information Center (IIC) ** e alla rete ospedaliera,che consentono il monitoraggio della stazione centrale e l'esportazione dei dati.

5. **Gestione dell'energia:**
* Distribuisce e regola l'alimentazione dall'unità di alimentazione interna (PSU) e gestisce il sistema di batterie di riserva, garantendo un funzionamento ininterrotto durante le transizioni di alimentazione.

Componenti comuni della scheda madre della serie MX

* **Processore principale (CPU):** Un potente microprocessore di livello industriale per gestire l'elaborazione simultanea di diverse forme d'onda ad alta fedeltà e dati numerici.
* **Chipset (Northbridge/Southbridge o SOC):** Gestisce il flusso di dati tra la CPU, la memoria e i bus periferici.
Memoria:
* **DDR RAM:** Per l'esecuzione del sistema operativo e delle applicazioni.
* **Non-Volatile Storage:** Un chip SSD o eMMC integrato per il sistema operativo, il software e la memorizzazione dei dati dei pazienti.
* elaborazione e calcolo del pletismografo SpO2.
* Algoritmi di misurazione NIBP.
* **Circuiti di regolazione della potenza:** Multipli convertitori DC-DC e regolatori di tensione per fornire potenza pulita e stabile a tutte le sezioni della scheda.
* **Interfacce di comunicazione:** Controller per Ethernet, USB e porte seriali.
* **Connettori per periferiche:** Porte per la scheda di estensione dei parametri, il pannello di visualizzazione, i connettori dei cavi pazienti e le porte esterne.

Problemi comuni e punti di fallimento

* **Fallito di archiviazione (più comune):** La memoria integrata (SSD/eMMC) ha una durata di lettura/scrittura finita.spesso indicato da messaggi di errore come **"No System, " "Errore di avvio",** o blocco del monitor sullo schermo del logo Philips.

Nota di manutenzione e riparazione critica

* **Alto livello di integrazione:** La progettazione integrata significa che non è possibile sostituire semplicemente un "modulo ECG" difettoso.
* **Required Authorized Service:** La scheda madre della serie MX è un componente altamente proprietario e complesso. **Le riparazioni e le sostituzioni devono essere eseguite da ingegneri di servizio autorizzati da Philips.**
* **Calibrazione e software:** L'installazione di una nuova scheda madre non è un semplice cambio, ma richiede un software di assistenza Philips specializzato per:
* Caricare il software e la configurazione corretti del dispositivo.
* ** eseguire calibrazioni critiche di sicurezza e prestazioni** per tutti i parametri integrati (ECG, NIBP, ecc.).
* Senza questa taratura, il monitor non soddisferà le norme di precisione e di sicurezza specificate.
