Originale resistente facile da usare Comen C30 monitor paziente scheda madre in buone condizioni

Descrizione di prodotto

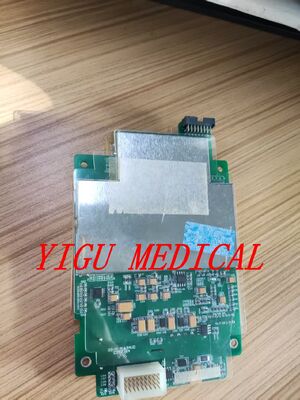

Scheda madre del monitor paziente Comen C30 PN E257384 in buone condizioni

Ecco un'introduzione completa alla **scheda madre del monitor paziente Comen C30**:
**Panoramica**
Il Comen C30 è un monitor paziente compatto e multiparametrico progettato per vari contesti clinici. La sua **scheda madre** (spesso chiamata **scheda principale** o **scheda di sistema**) è la scheda a circuito stampato (PCB) centrale che integra tutti i componenti elettronici e facilita la comunicazione tra i diversi moduli.
**Architettura della scheda madre**

**Funzioni principali**
1. **Hub di elaborazione centrale:**
- Integra i dati dai moduli dei parametri (ECG, SpO₂, PNI, Temp, Resp, IBP, ecc.)
- Esegue il sistema operativo e il software di monitoraggio
- Gestisce allarmi, calcoli e archiviazione dei dati

2. **Distribuzione e gestione dell'alimentazione:**
- Converte la potenza in ingresso (CA/CC/batteria) alle tensioni richieste
- Gestisce la carica della batteria e la commutazione dell'alimentazione
- Fornisce alimentazione pulita e regolata ai circuiti analogici sensibili

3. **Instradamento ed elaborazione del segnale:**
- Conversione da analogico a digitale per i segnali fisiologici
- Elaborazione digitale del segnale (DSP) per l'analisi della forma d'onda
- Filtraggio del rumore e riduzione degli artefatti

**Componenti hardware**

**Circuiti integrati (IC) chiave sulla scheda**
- **Processore principale:** Tipicamente un processore embedded ARM Cortex-A o simile
- **Memoria:**
- RAM DDR3 (di solito 512 MB-1 GB)
- Memoria Flash NAND (4-8 GB) per il sistema operativo e i dati
- Possibilmente uno slot per schede SD per l'espansione
- **FPGA/CPLD:** Per logica personalizzata e controllo dei tempi
- **IC di gestione dell'alimentazione:** Convertitori DC-DC multipli e regolatori LDO
- **Controller di comunicazione:** Controller CAN, USB, Ethernet, UART

**Sezioni critiche della scheda**
1. **Area CPU/Elaborazione:** Processore centrale con RAM e memoria flash
2. **Front-end analogico (AFE):** Circuiti amplificatori ECG, condizionamento del segnale SpO₂
3. **Sezione di alimentazione:** Regolatori di tensione, circuiti di gestione della batteria
4. **Sezione di interfaccia:** Connettori per display, moduli dei parametri, porte esterne
5. **Barriera di isolamento:** Optoaccoppiatori/amplificatori di isolamento per la sicurezza del paziente

**Connettività e interfacce**
**Connettori esterni**
- **Porte modulo:** Per il collegamento dei moduli dei parametri (tipicamente connettori proprietari)
- **Interfaccia display:** Connettore LVDS o eDP per pannello LCD
- **Rete:** Porta Ethernet RJ45
- **USB:** Di solito 2-4 porte USB 2.0/3.0
- **Porte seriali:** RS-232 per dispositivi esterni (stampanti, ventilatori)
- **Audio:** Uscita altoparlante per allarmi
- **Lettore di schede:** Per schede SD/memoria
**Header interni**
- **Interfaccia pulsanti/LED:** Comandi e indicatori del pannello frontale
- **Connettore batteria:** Per il pacco batteria interno
- **Connettore ventola:** Per la ventola di raffreddamento
- **Connettore altoparlante:** Altoparlante di allarme interno
- **Porte JTAG/DEBUG:** Per la programmazione/test di fabbrica
**Integrazione del sistema**
**Interfaccia modulo parametri**
Il C30 utilizza tipicamente un **design modulare** in cui:
- La scheda madre fornisce la **funzionalità di backplane**
- Ogni parametro (ECG, SpO₂, ecc.) ha una scheda figlia dedicata
- Comunicazione tramite **bus CAN** o protocollo seriale proprietario
**Architettura software**
- **Sistema operativo:** Linux embedded o VxWorks
- **Livello applicativo:** Software di monitoraggio proprietario Comen
- **Processo di avvio:** U-Boot → kernel Linux → Applicazione

**Specifiche tecniche**

**Caratteristiche elettriche**
- **Tensione di ingresso:** 12-24 V CC (tipicamente 19 V dall'adattatore di alimentazione)
- **Tensione della batteria:** Di solito 10,8-14,4 V (Li-ion a 3 o 4 celle)
- **Isolamento:** I circuiti collegati al paziente hanno un isolamento di 4000 V+
- **Consumo energetico:** 15-40 W a seconda dei moduli attivi

**Specifiche di prestazioni**
- **Campionamento ECG:** Fino a 1000 Hz per canale
- **Frequenza di aggiornamento SpO₂:** Tipicamente 1-2 letture al secondo
- **Tempo di misurazione PNI:** Tipicamente 30-60 secondi
- **Archiviazione dati:** Oltre 72 ore di dati di tendenza

**Problemi comuni e risoluzione dei problemi**
# **Punti di guasto frequenti**
1. **Sezione di alimentazione:**
- Convertitori CC-CC guasti
- Fusibili bruciati o diodi di protezione
- Guasti al circuito di carica della batteria

2. **Problemi di memoria/archiviazione:**
- Memoria flash danneggiata
- Chip RAM guasti
- Danni allo slot per schede SD

3. **Problemi di interfaccia:**
- Connettori danneggiati a causa della frequente sostituzione dei moduli
- Guasti alla comunicazione del bus CAN
- Problemi di interfaccia del display

**Sintomi di guasto della scheda madre**
- **Nessuna alimentazione/Nessun avvio:** Anche con una buona alimentazione
- **Blocchi/Arresti anomali intermittenti:** Soprattutto durante le misurazioni
- **Problemi di riconoscimento dei moduli:** Moduli non rilevati o che si disconnettono
- **Artefatti del display:** Forme d'onda o grafica distorte
- **Batteria non in carica:** Nonostante una buona batteria e alimentazione

**Manutenzione e assistenza**

**Manutenzione preventiva**
- **Pulizia regolare:** Rimozione della polvere (si consiglia aria compressa)
- **Ispezione dei connettori:** Verificare la presenza di pin piegati o corrosione
- **Aggiornamenti firmware:** Applicare con cautela gli aggiornamenti del produttore
- **Raffreddamento:** Assicurare la ventilazione e il funzionamento della ventola
