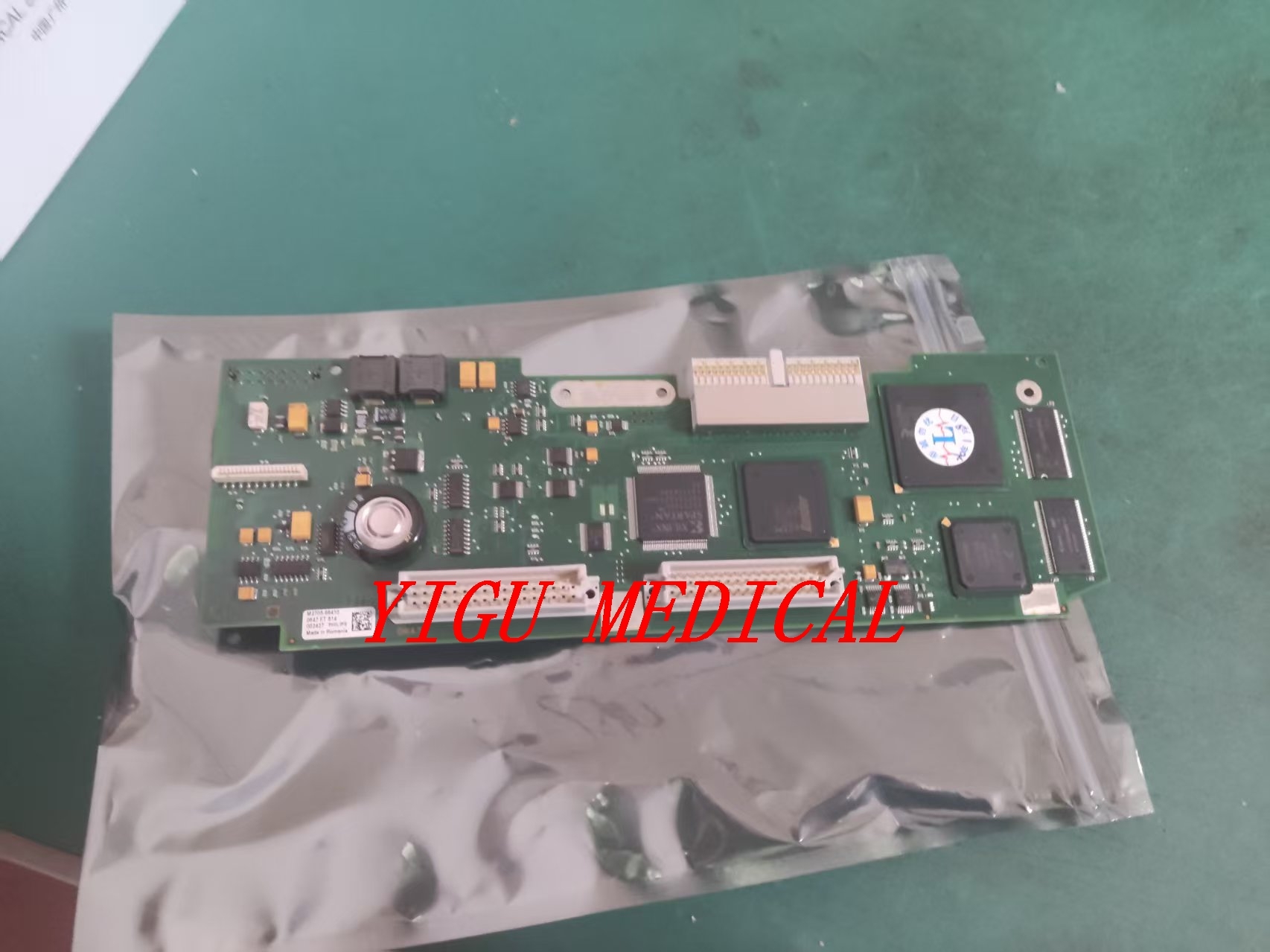

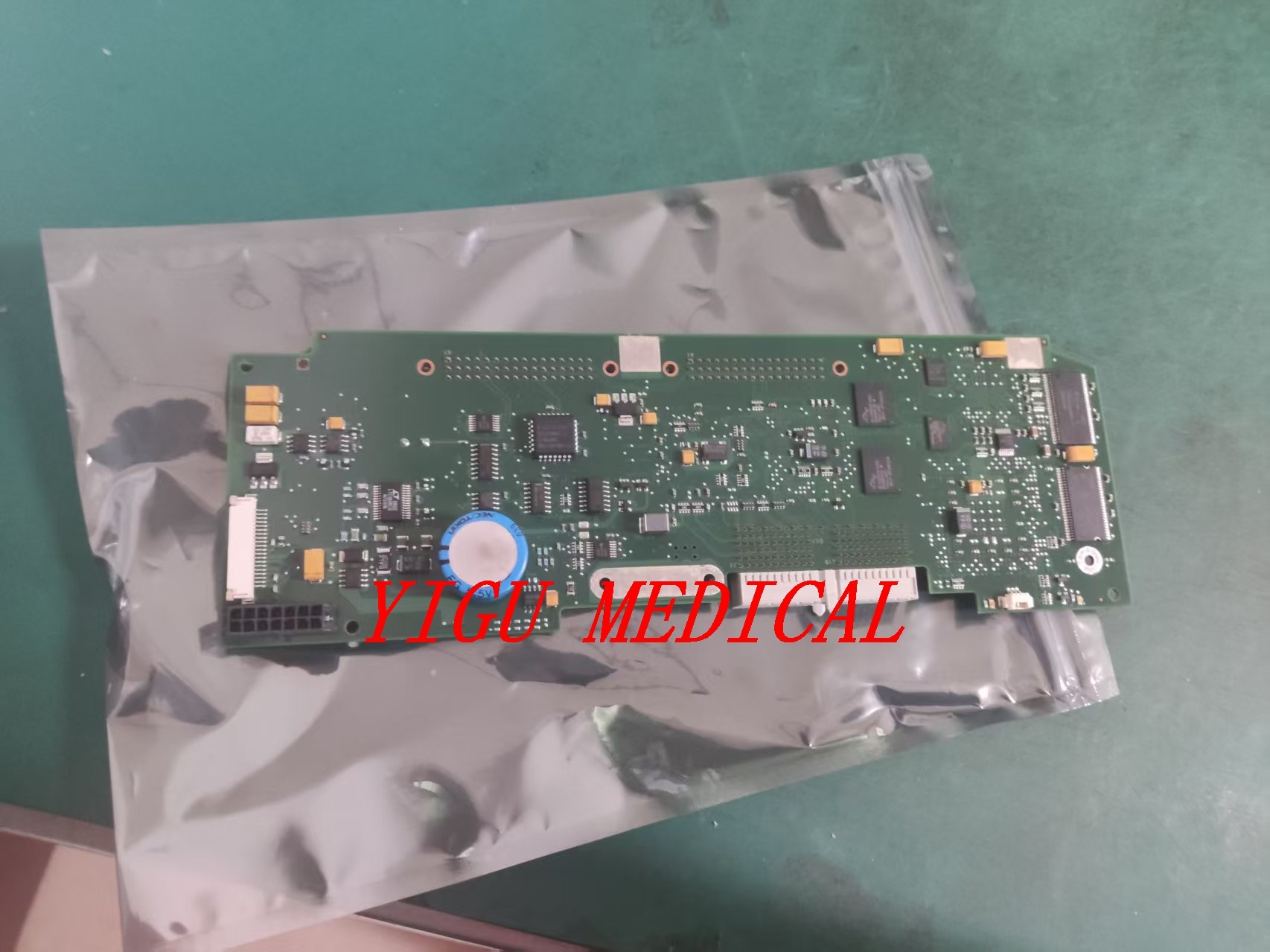

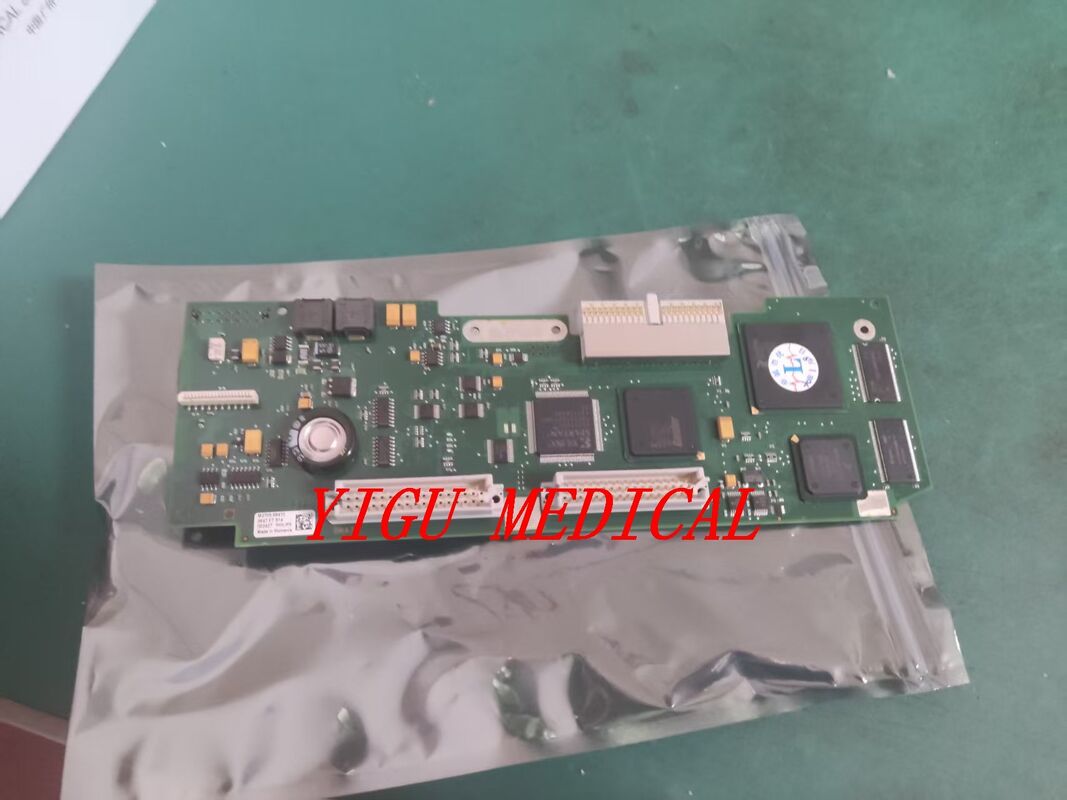

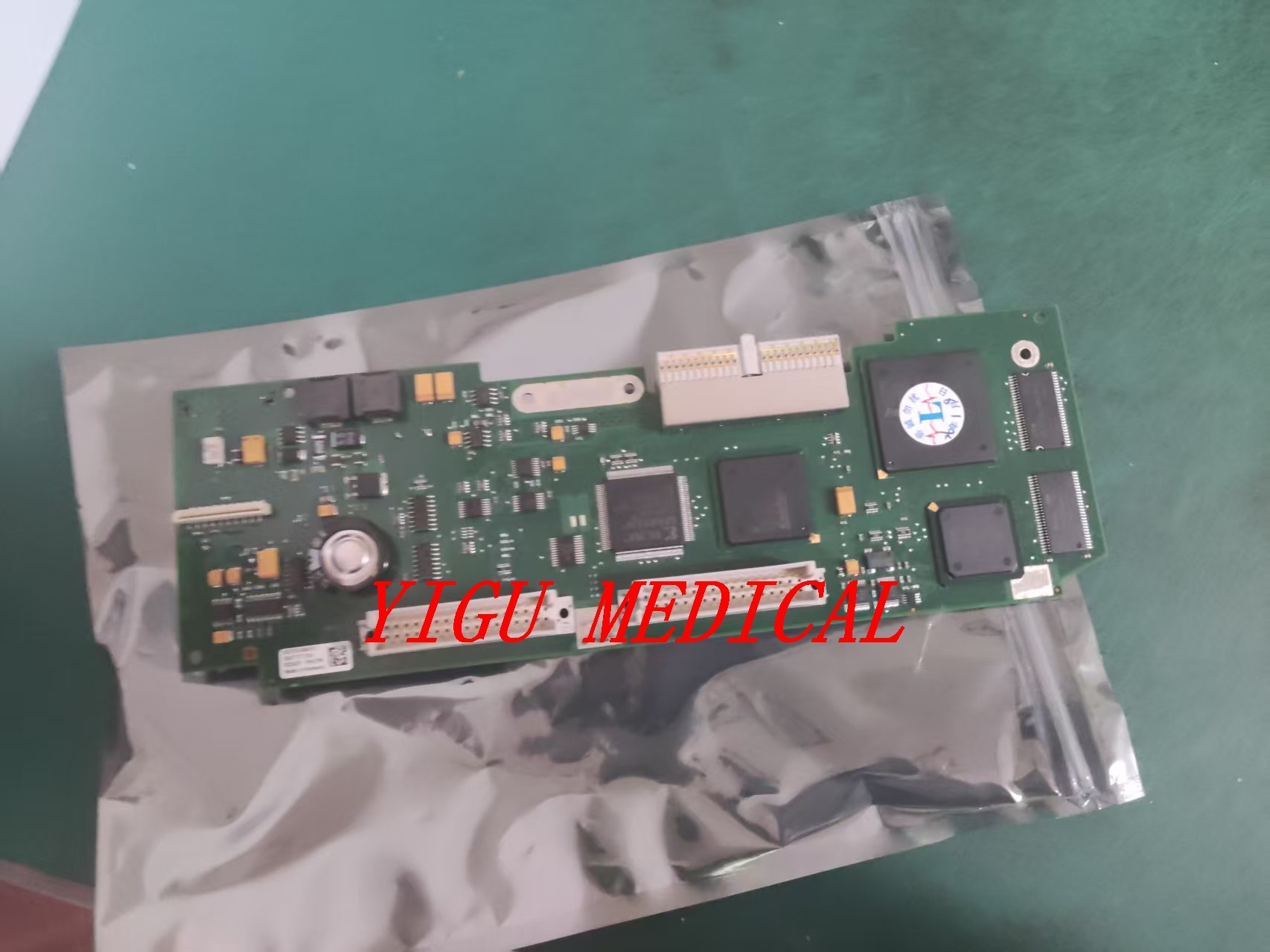

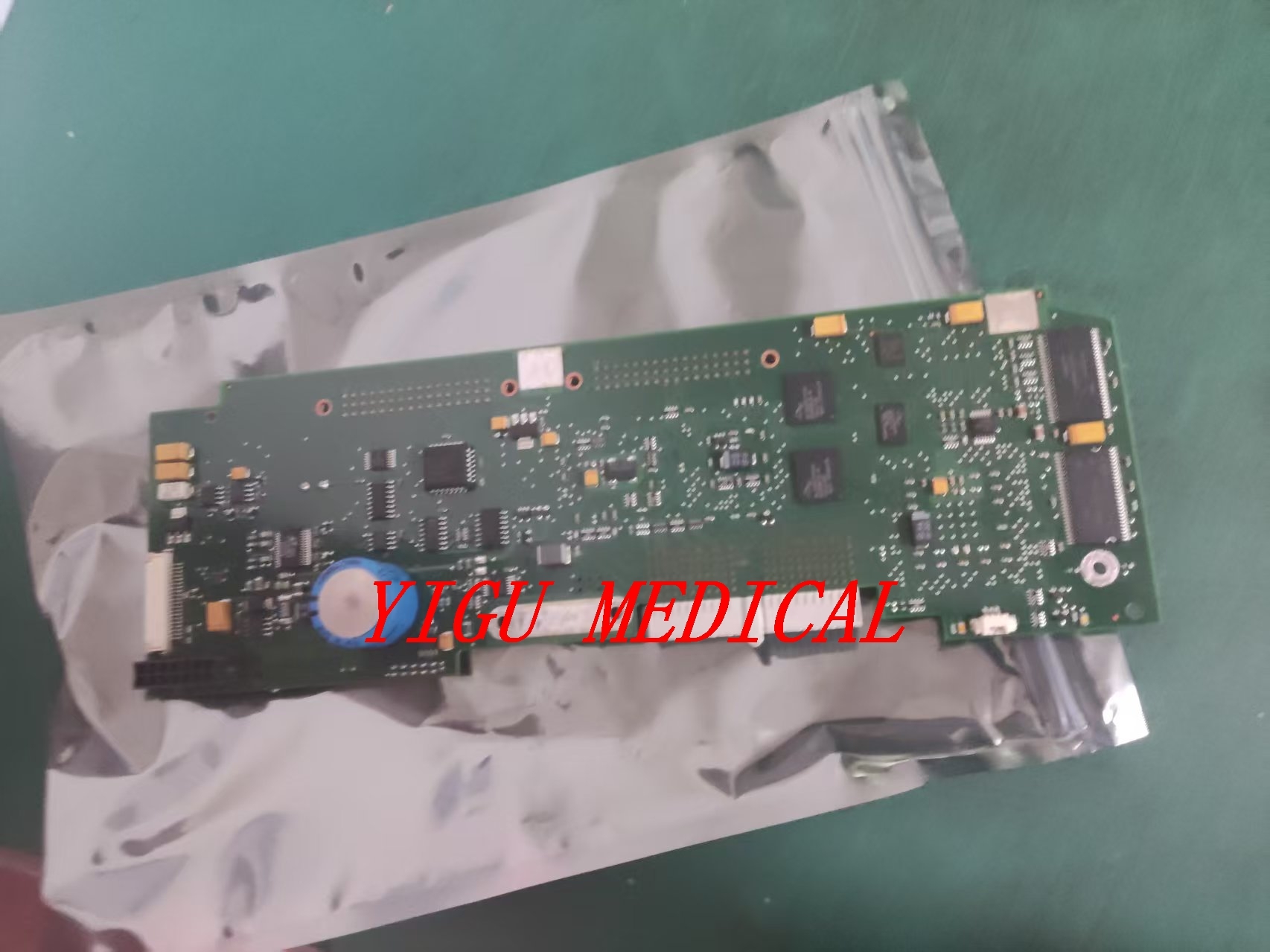

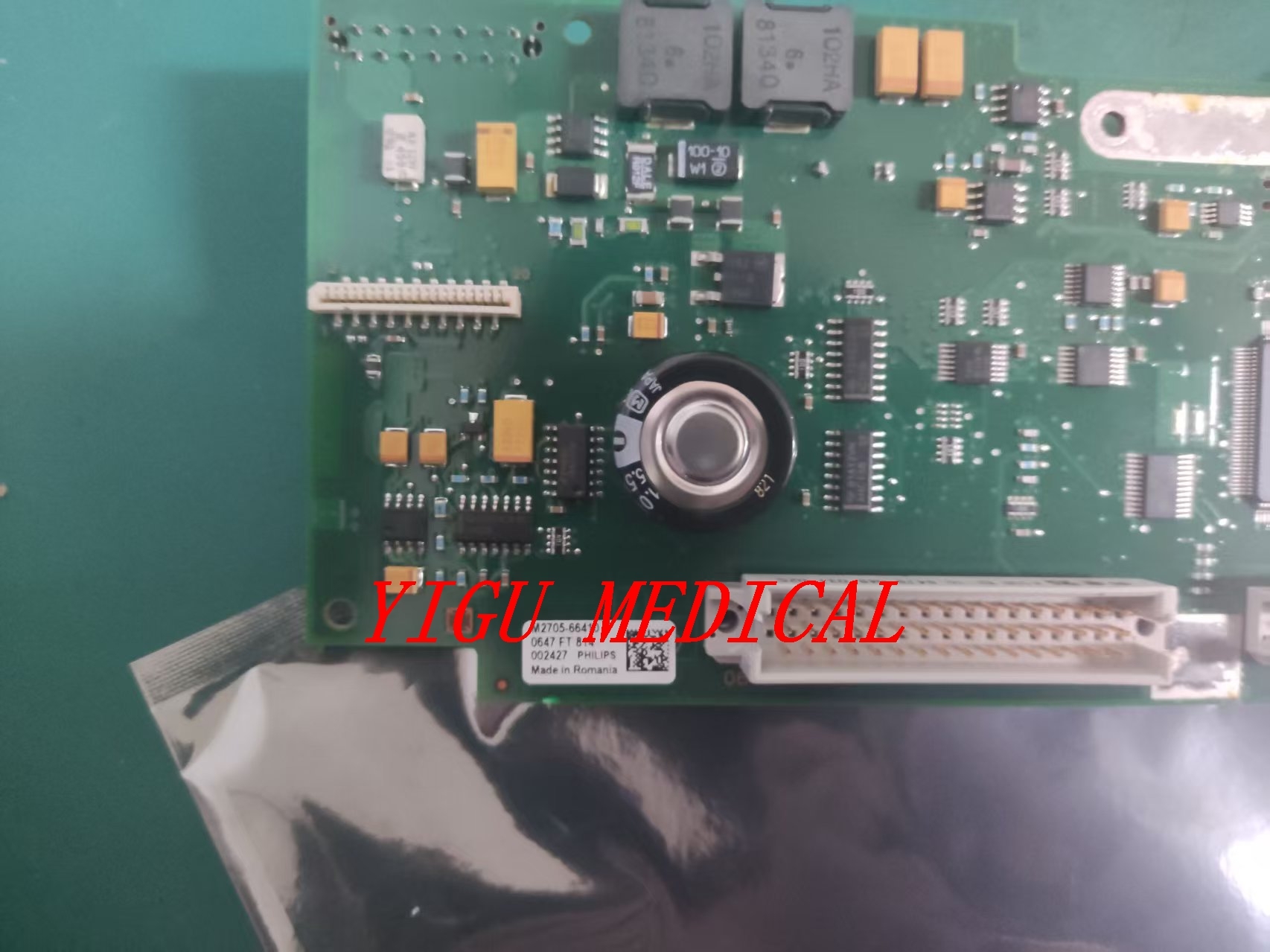

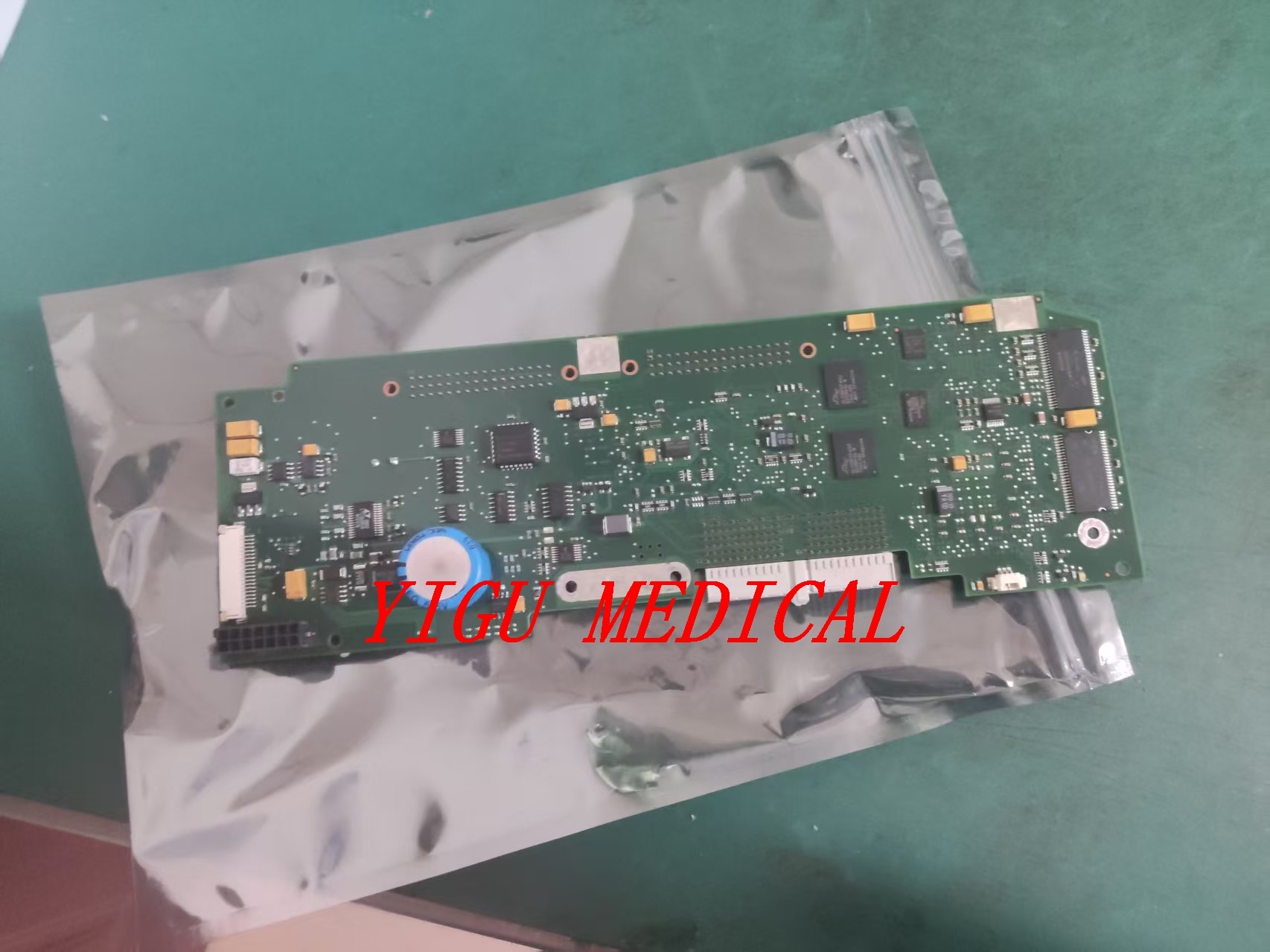

FM20 Fetus Monitor Connector Board PN M2703-66420 in buone condizioni con garanzia di 3 mesi

Questo componente è un modulo hardware interno critico all'interno delRespironics FM20 Fetal MonitorNon è accessibile all'utente, ma è essenziale per la funzionalità di base del dispositivo.

• Nome primario:La scheda di collegamento (comunemente chiamata anche scheda di collegamento)Interfaccia della scheda madre,Tavola di interfaccia del segnale, oDischi analogici front-end)).
• Funzione:Esso funge dahub centraleoporta di accessoLa funzione principale del monitor è di gestire la connessione tra tutti i sensori/sonde esterni del paziente e il sistema di elaborazione digitale interno del monitor.interfacciazione, condizionamento e routing del segnale.

1. Hub di interfaccia multi-sensore:
   • Proba ad ultrasuoni (USA):Collega il trasduttore che rileva la frequenza cardiaca fetale (FHR) tramite ultrasuoni Doppler.
   • Tocotrasduttore (TOCO):Collega la sonda sensibile alla pressione che misura l'attività uterina (contrazioni).
   • Elettrodo fetale (FECG/Elettrodo capelluto):Fornisce l'interfaccia per il filo di piombo diretto dell'ECG fetale da un elettrodo a spirale o del cuoio capelluto.
   • Porte ausiliarie esterne:Possono anche integrare porte per accessori per parametri maternali (ad esempio, sonda di ossimetria a impulso).
2. Condizionamento del segnale:
   • Riceve segnali analoghi grezzi e deboli dalle sonde.
   • Esegue inizialeamplificazione, filtraggio (riduzione del rumore) e abbinamento di impedenzaper preparare segnali puliti e stabili per la scheda di elaborazione principale.
3. Distribuzione di potenza:
   • Distribuisce l'alimentazione regolata dall'alimentazione principale del monitor ai sensori collegati e ai propri circuiti di bordo.
4. Comunicazione e controllo:
   • Spesso contiene circuiti logici o un microcontrollore che gestisce l'identificazione dei sensori, la commutazione delle modalità e i protocolli di comunicazione con la CPU / scheda madre centrale.
5. Protezione meccanica ed elettrica:
   • Fornisce connettori robusti e saldati che resistono allo stress fisico ripetuto di collegamento/sconnessione clinica, proteggendo la scheda madre più sensibile e costosa dai danni.

Una scheda M2703-66420 difettosa si manifesta in genere come problemi isolati specifici dell'hardware:

• Fallimento completo di uno o più canali di monitoraggio(ad esempio, US funziona ma TOCO non mostra segnale, o viceversa).
• Segnali intermittenti o instabili(abbandono, letture "salto", perdita di traccia).
• Codici di errore persistenticorrelati a sensori specifici durante l'avvio del sistema o durante gli autotesti (ad esempio, "errore US", "errore TOCO").
• Letture inesatteche non possono essere risolti mediante calibrazione da parte dell'utente.
• Danni fisici visibiliai connettori, alle tracce o ai componenti della scheda (rare ma possibili).

• Input (a monte):Sensori e cavi applicati dal paziente.
• Prodotti (a valle):Invia segnali condizionati alScheda CPU principale/scheda di elaborazionetramite cavi a nastro interno o connettori.
• Componenti peer:Lavora in collaborazione con ilPannello di alimentazione,Assemblaggio del display, ePannello di tastiera anteriore.
