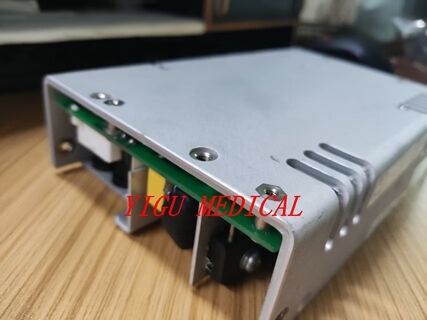

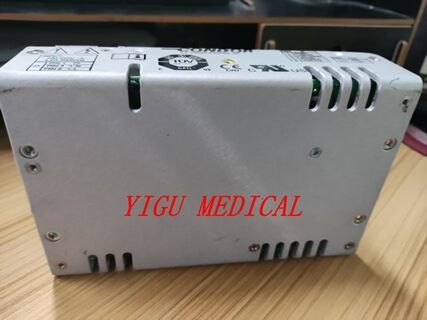

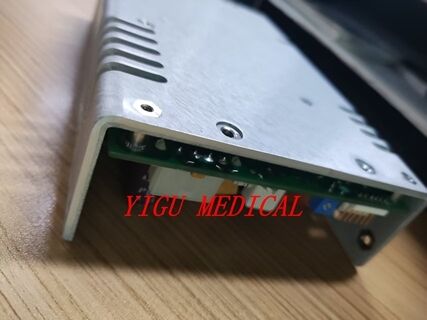

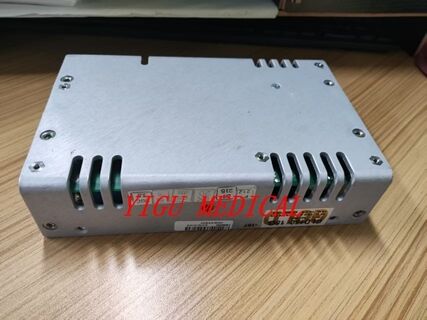

GE CARESCAPE B650 Fornitore di corrente alternata
Questo alimentatore per monitoraggio del paziente GE CARESCAPE B650 è in buone condizioni e pronto per un funzionamento affidabile nelle applicazioni di monitoraggio medico.
Visualizzazione del sistema di alimentazione
Il monitor per pazienti GE CARESCAPE B650 è dotato di un sofisticato sottosistema di gestione dell'energia progettato per una massima affidabilità e sicurezza dei pazienti.Il sistema è costituito da un'unità di alimentazione AC/DC interna, una scheda DC/DC per la distribuzione di energia e una batteria di riserva opzionale.

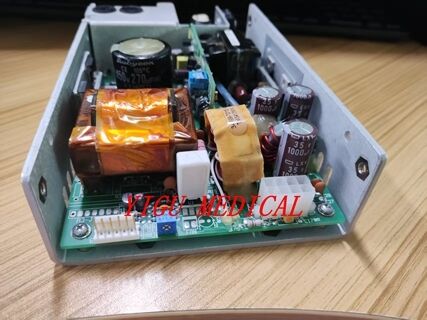

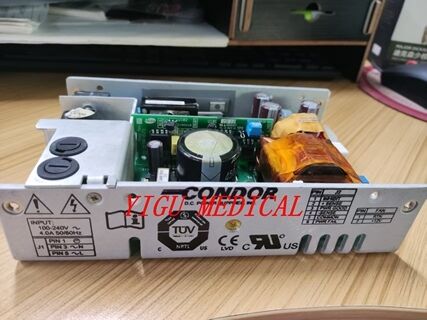

Unità di alimentazione AC/DC
Il componente centrale del sistema di alimentazione a corrente alternata è un alimentatore interno in modalità commutata di livello medico con le seguenti specifiche:
Voltaggio di ingresso:Input universale che accetta 85-264 Vac, 47-63 Hz (singola fase) per una compatibilità mondiale
Prodotto:Stabile 15,7 Vdc (± 2%) per alimentare la scheda interna DC/DC
Potenza nominale:110 W di potenza continua
Caratteristiche di protezione:Protezione da sovratemperatura, sovraccarico e sovratensione

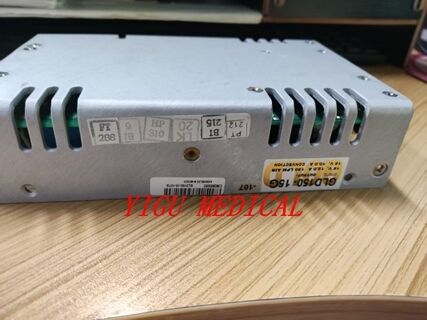

Numero della parte:Spesso indicato come GLD150-15G
Sistema di batterie di riserva
Per il monitoraggio ininterrotto durante il trasporto del paziente o durante i blackout, il B650 supporta una batteria ricaricabile a ioni di litio opzionale:
Voltaggio:11.1V batteria agli ioni di litio
Capacità:6.21 Ah capacità tipica
Tempo di esecuzione:Circa 1-2 ore a carica completa (varia a seconda della configurazione)
Tempo di ricarica:2-3 ore per raggiungere la piena carica
Controllo di corrente continua e gestione dell'alimentazione
La scheda DC/DC gestisce l'alimentazione sia dall'alimentazione AC/DC che dalla batteria, fornendo diverse funzioni critiche:
- Conversione di tensione:Converte la potenza in entrata in tensioni richieste (+3,3V per la scheda CPU, +5V per le schede di interfaccia, +12V per la retroilluminazione del display e il registratore opzionale)
- Gestione del percorso di alimentazione:Seleziona in modo intelligente tra l'alimentazione AC e l'alimentazione della batteria per una commutazione senza soluzione di continuità durante la perdita di potenza
- Gestione della batteria:Gestisce la ricarica e la comunicazione della batteria tramite un Power Management Controller (PMC) per ottimizzare la ricarica e monitorare lo stato della batteria
L'intero sistema di alimentazione è progettato per un'elevata efficienza e utilizza il raffreddamento a convezione.con il dissipatore di calore dell'unità di alimentazione montato sulla custodia posteriore in alluminio per una dissipazione efficace del calore senza necessità di un ventilatore.
