Scheda madre PWB 2023162-001 per monitor paziente GE Dash2500 per sistemi di monitoraggio medico

GE Dash2500 PWB 2023162-001 REV B per sistemi di monitoraggio medico

• Problemi di connettività di rete:Porta Ethernet non funzionale che impedisce la connessione alla stazione centrale
• Fallimento di avvio:Potenza del monitor accesa ma lo schermo rimane vuoto o si blocca sul logo di GE
• Mostrare gli artefatti:Errori grafici, linee di schermo o forme d'onda distorte
• Instabilità del sistema:Riavvio casuale durante il funzionamento normale

La scheda madre del monitoraggio del paziente GE Dash2500 (PWB 2023162-001 REV B) funge da scheda centrale di circuito stampato che funge da unità di elaborazione principale per il sistema di monitoraggio del paziente Dash 2500.Questa scheda madre del monitor è stata progettata specificamente per applicazioni mediche e gestisce tutte le operazioni critiche del sistema.

• Trattamento dei dati:Esegue il sistema operativo incorporato e gli algoritmi di monitoraggio
• Interfaccia periferica:Fornisce connessioni per tastiera, rete Ethernet e porte USB
• Regolamento della potenza:Distribuisce l'energia dall'unità di alimentazione a tutti i componenti del sistema

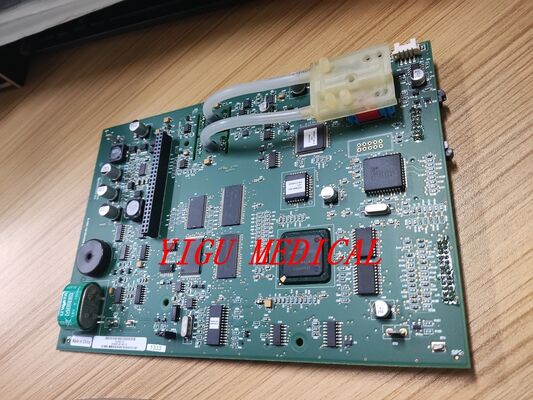

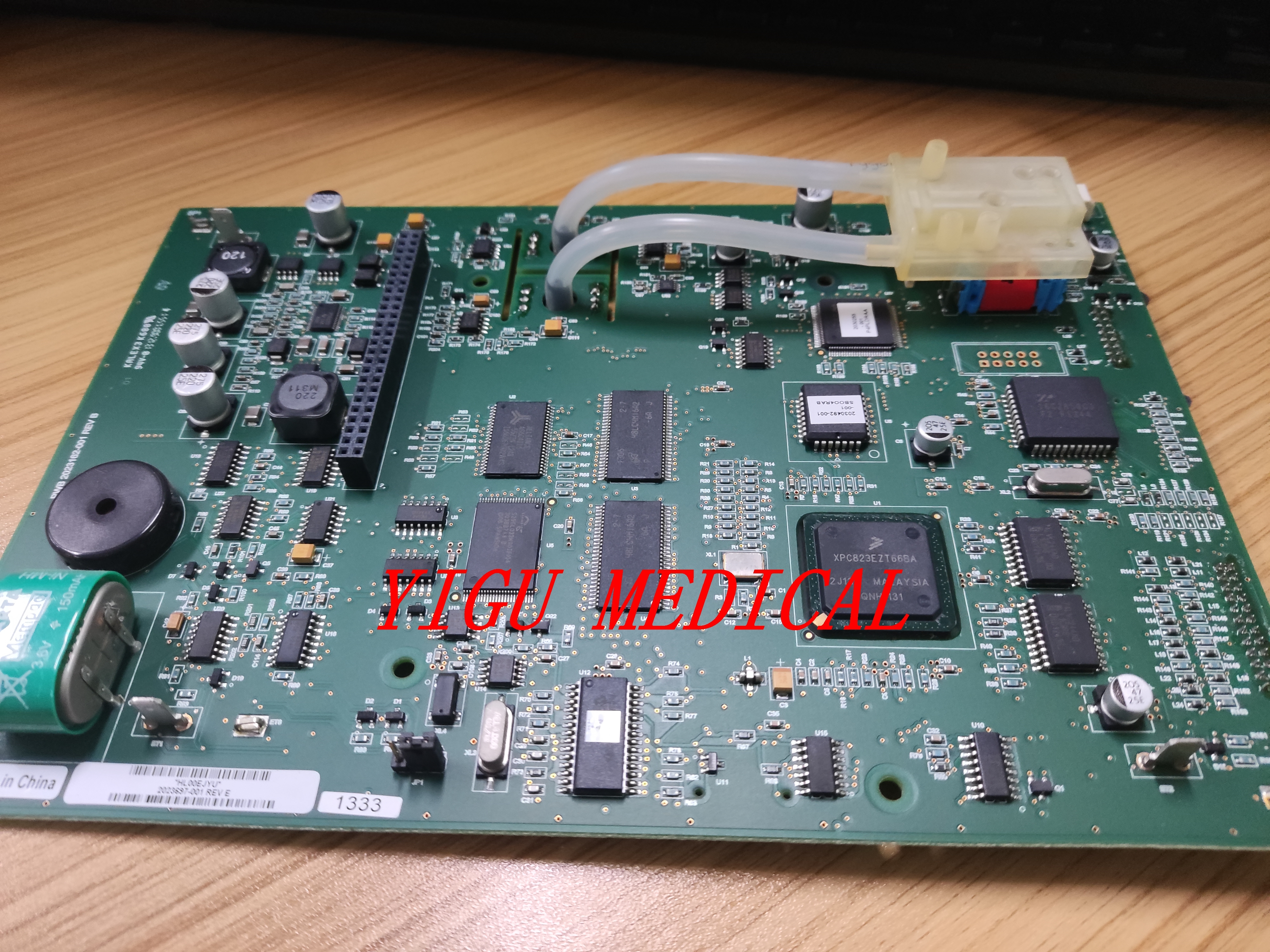

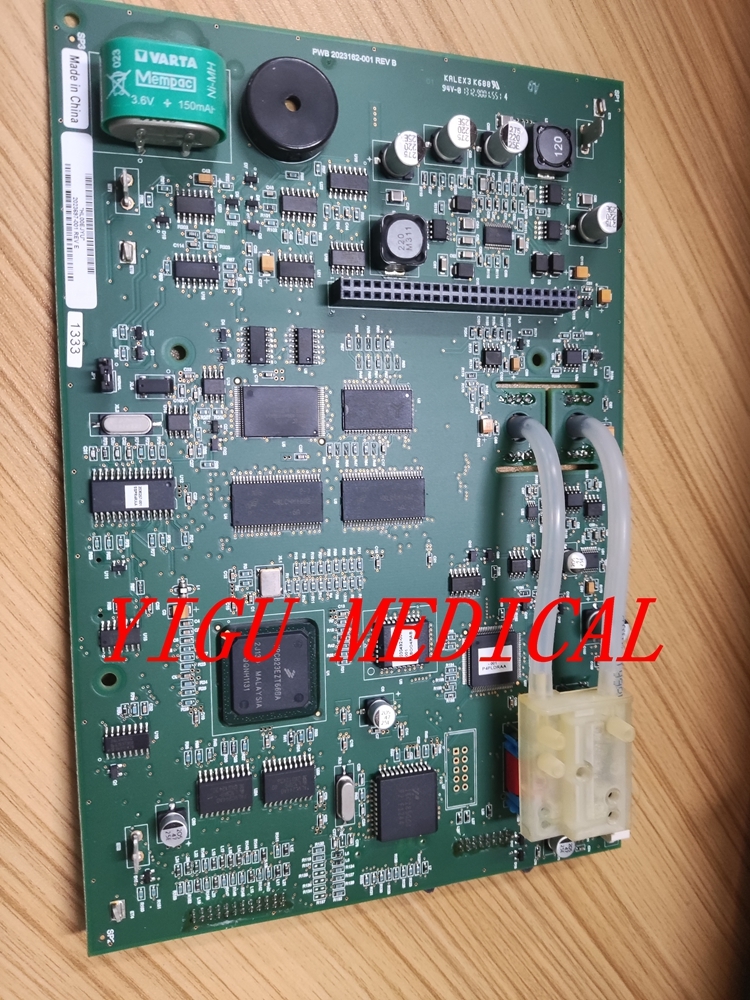

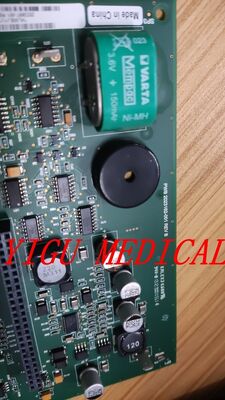

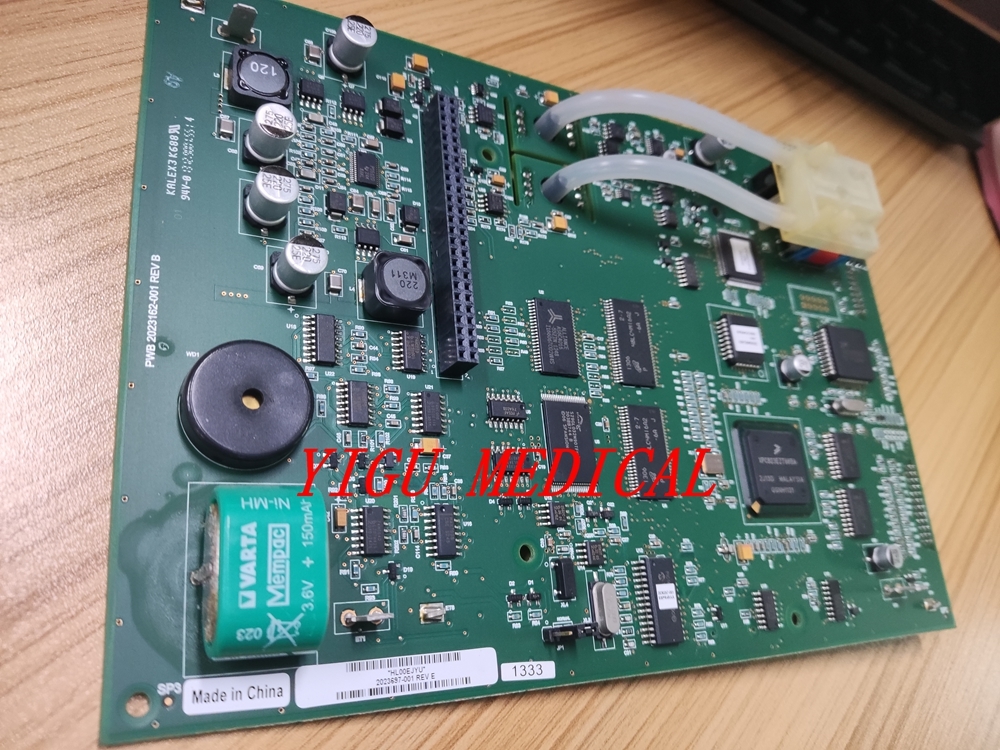

Questa scheda madre è una grande scheda verde o blu posizionata dietro l'assemblaggio del display, tipicamente montata sul coperchio posteriore del monitor.Dispone di connettori specializzati per l'inverter (potenza di retroilluminazione dello schermo), comandi del pannello frontale e interfacce di alimentazione.utilizza connettori e componenti progettati su misura specificamente per i sistemi di monitoraggio dei pazienti GE.

Nei protocolli di riparazione delle apparecchiature mediche, la scheda madre Dash 2500 viene in genere sostituita come unità completa piuttosto che subire una riparazione a livello di componente.Le procedure di sostituzione richiedono spesso il trasferimento del firmware dalla scheda originale o la riprogrammazione della nuova scheda con software compatibile.
