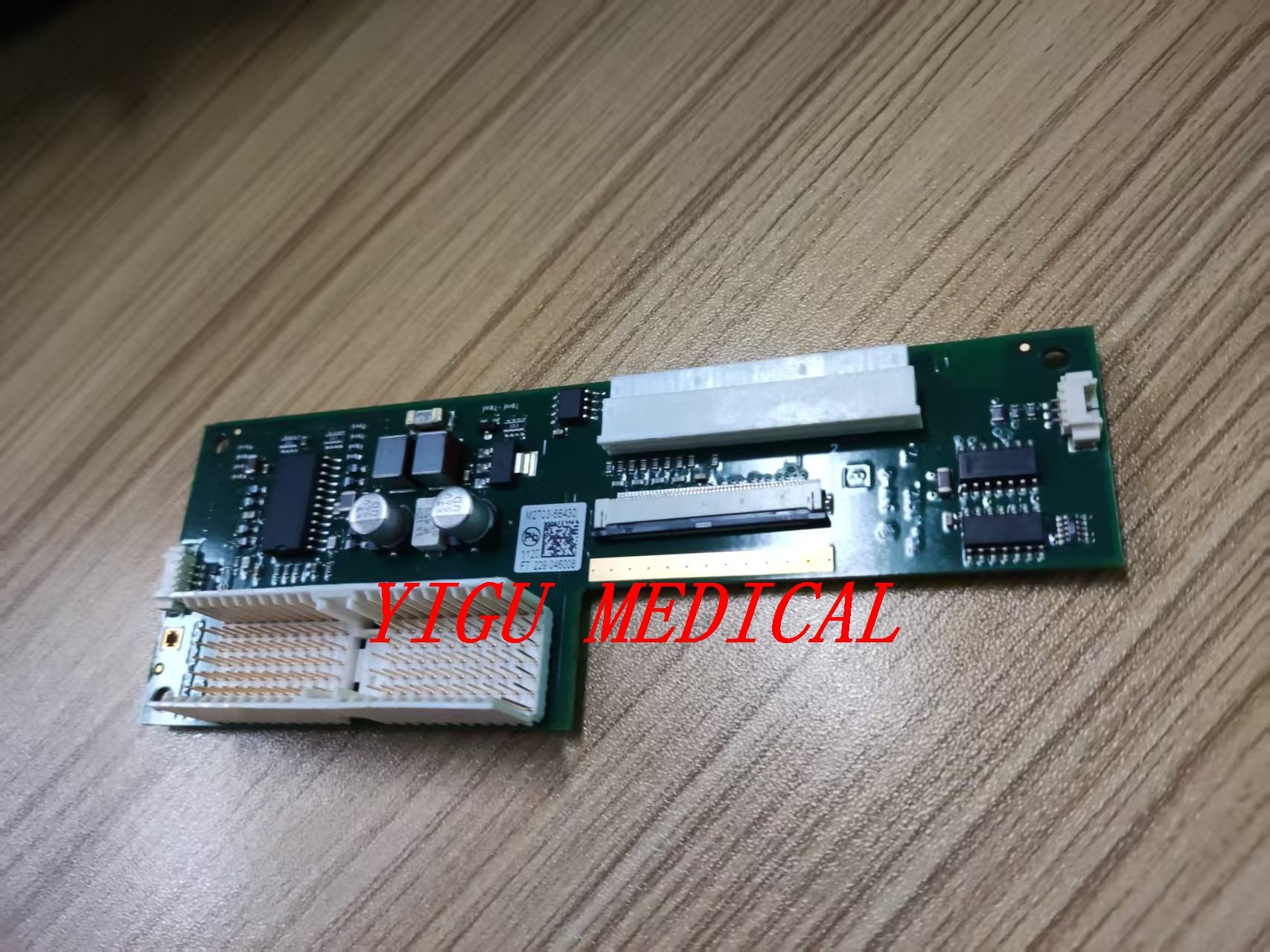

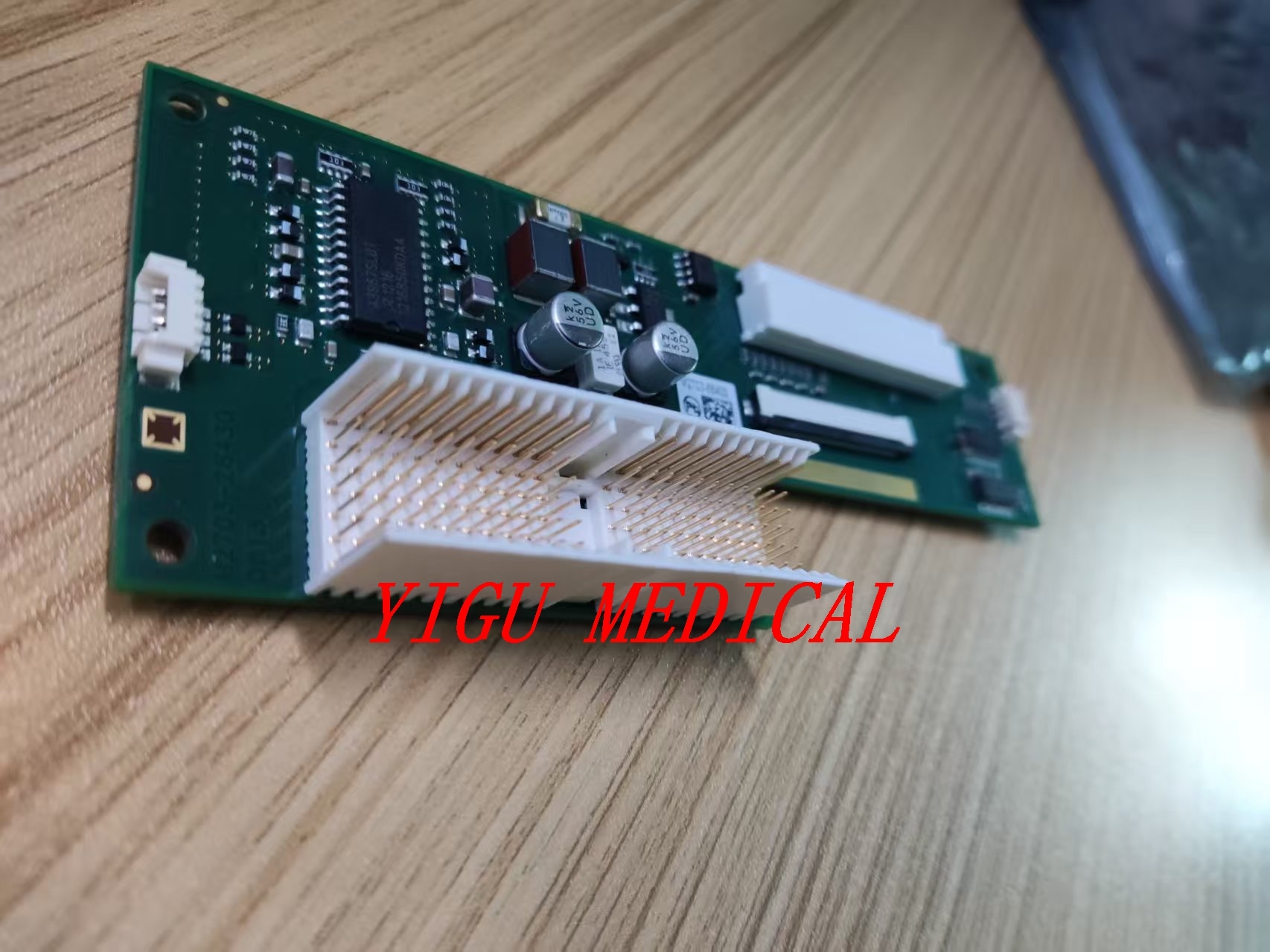

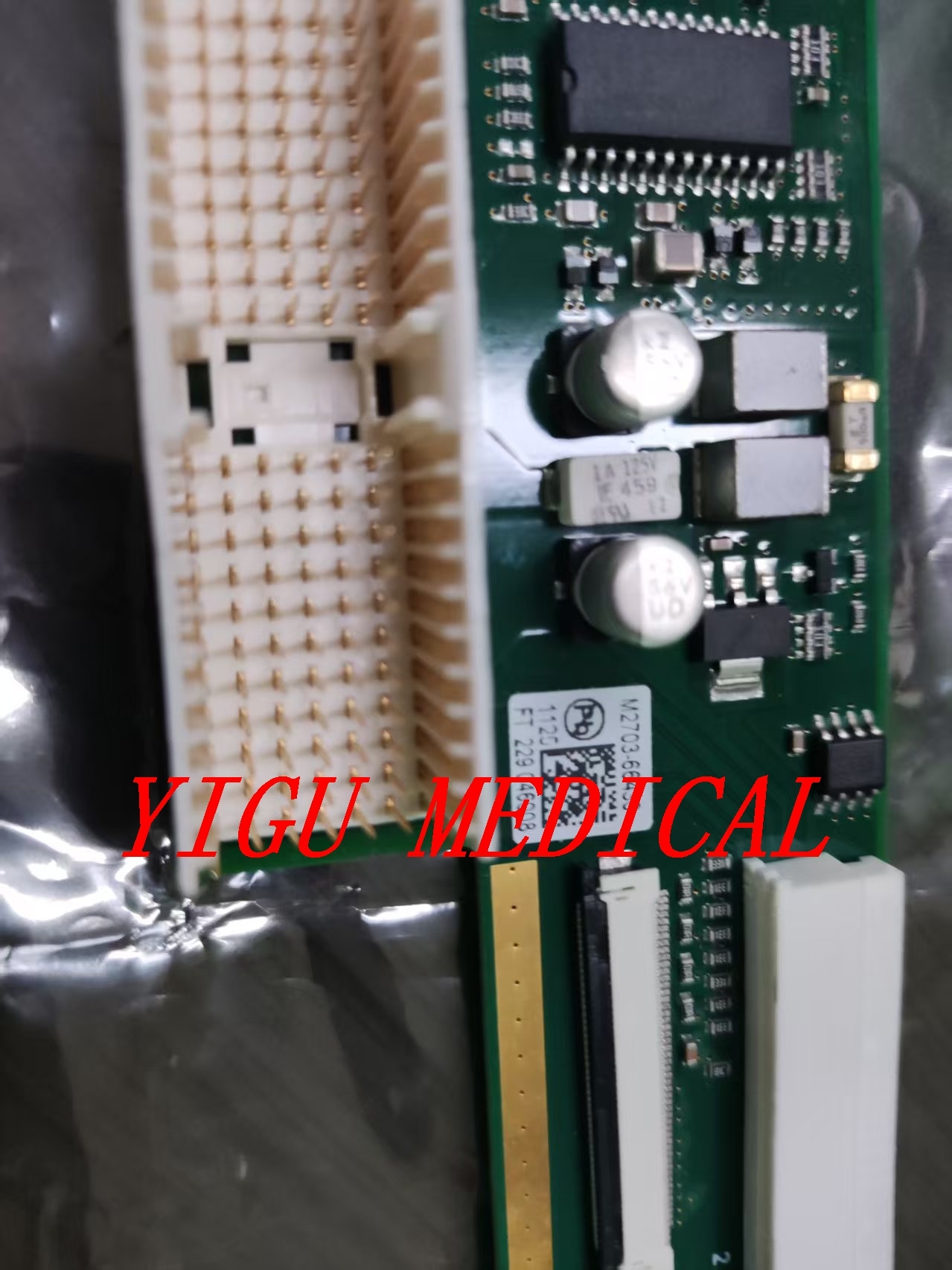

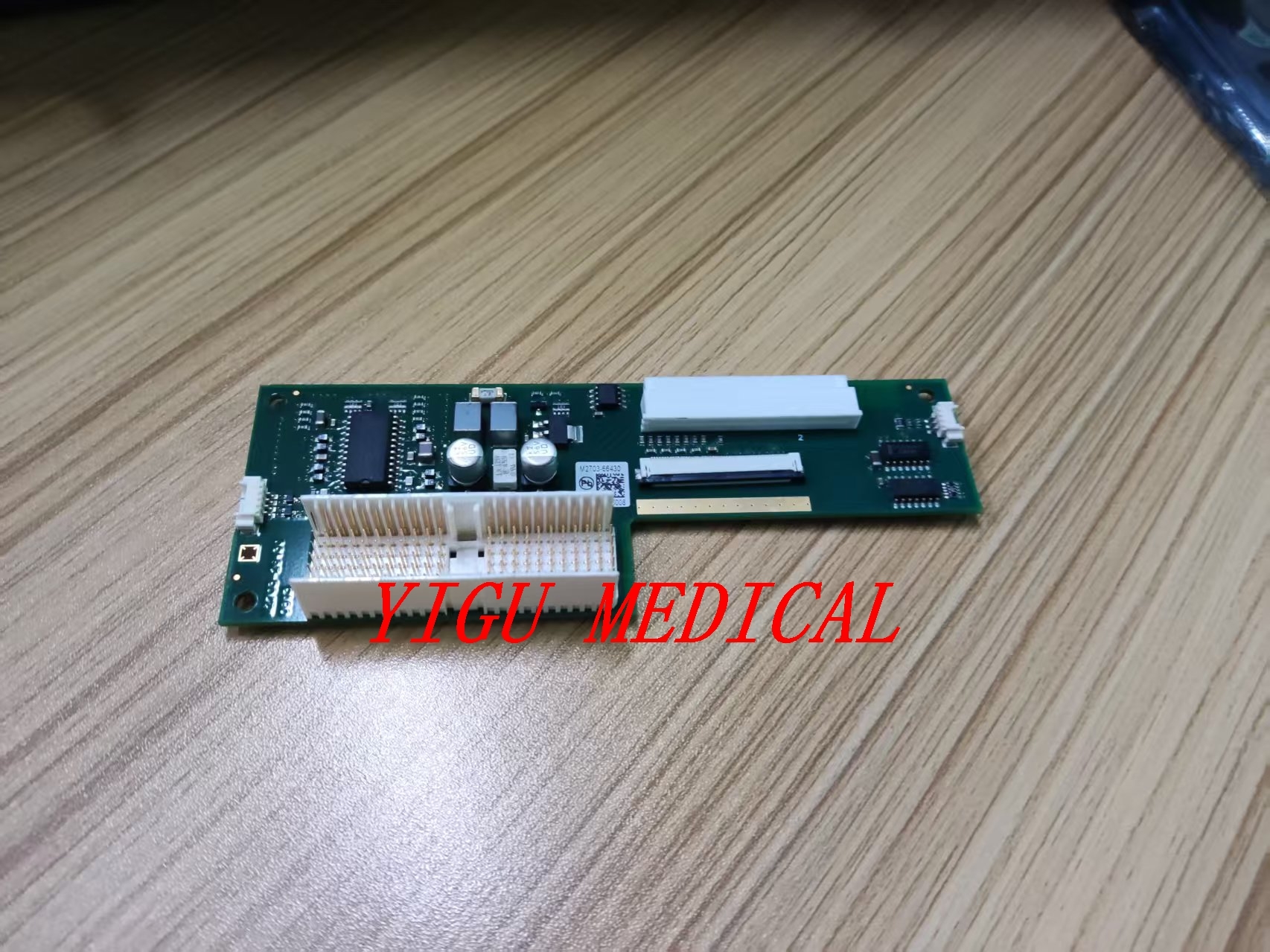

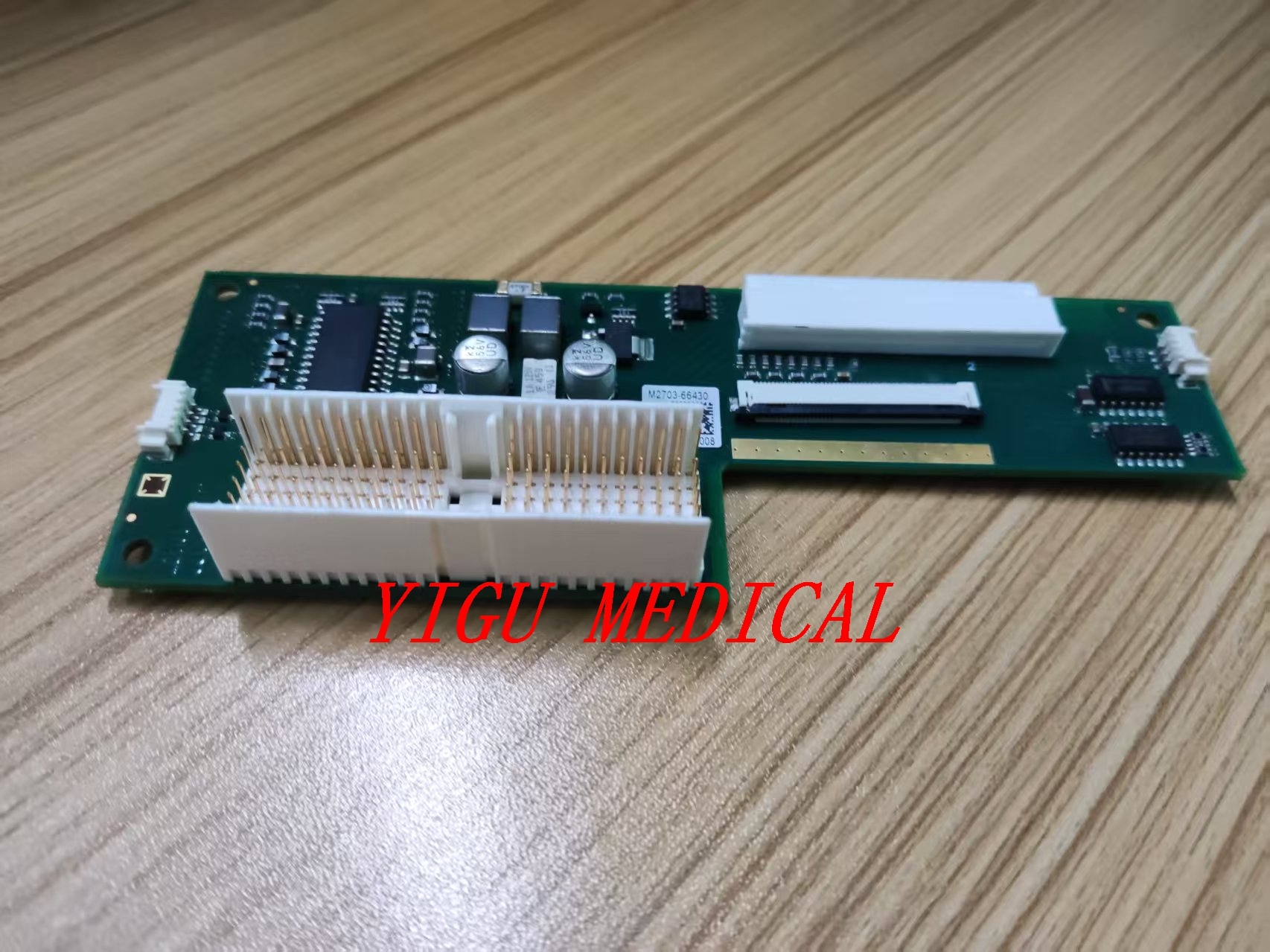

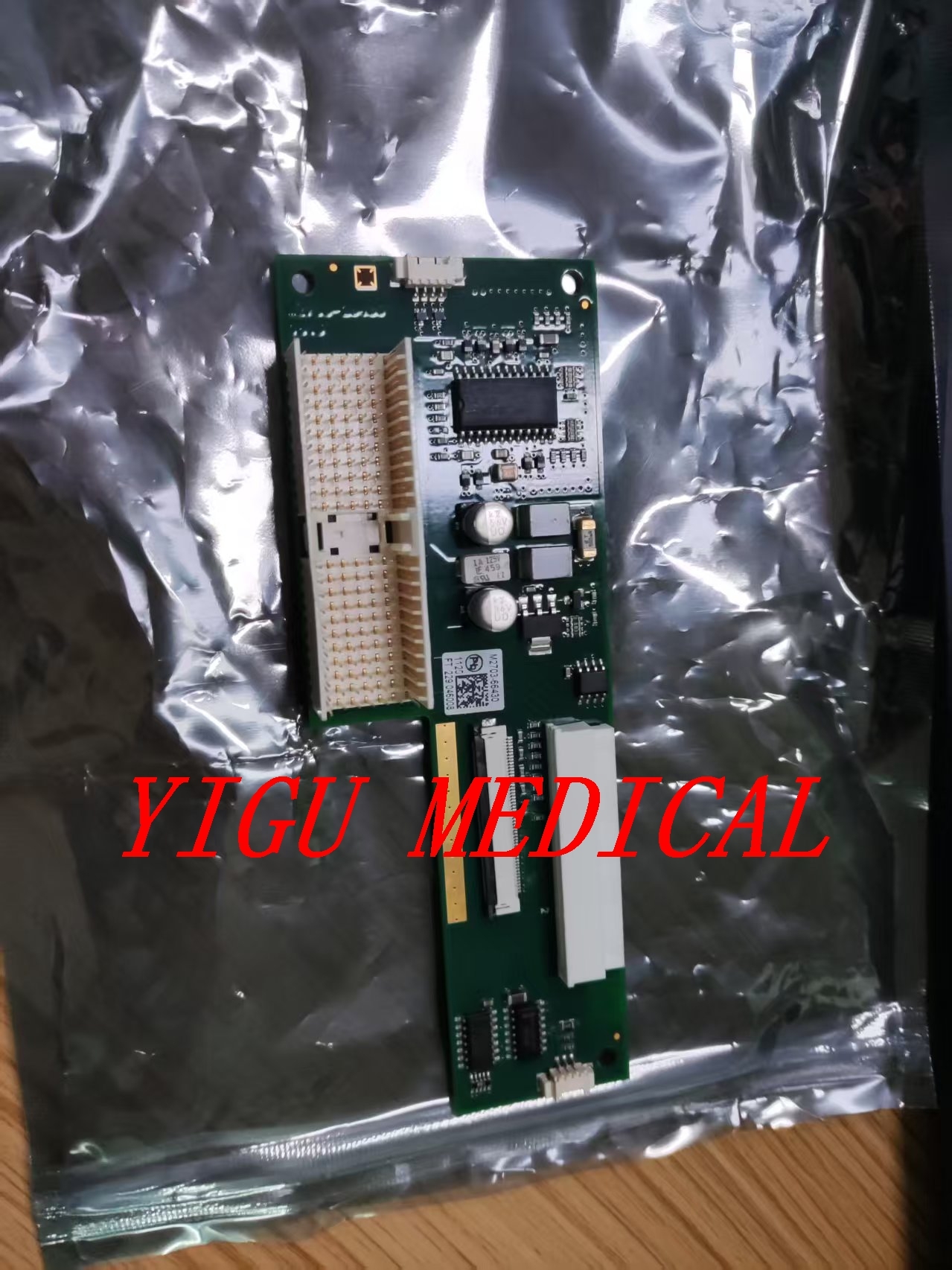

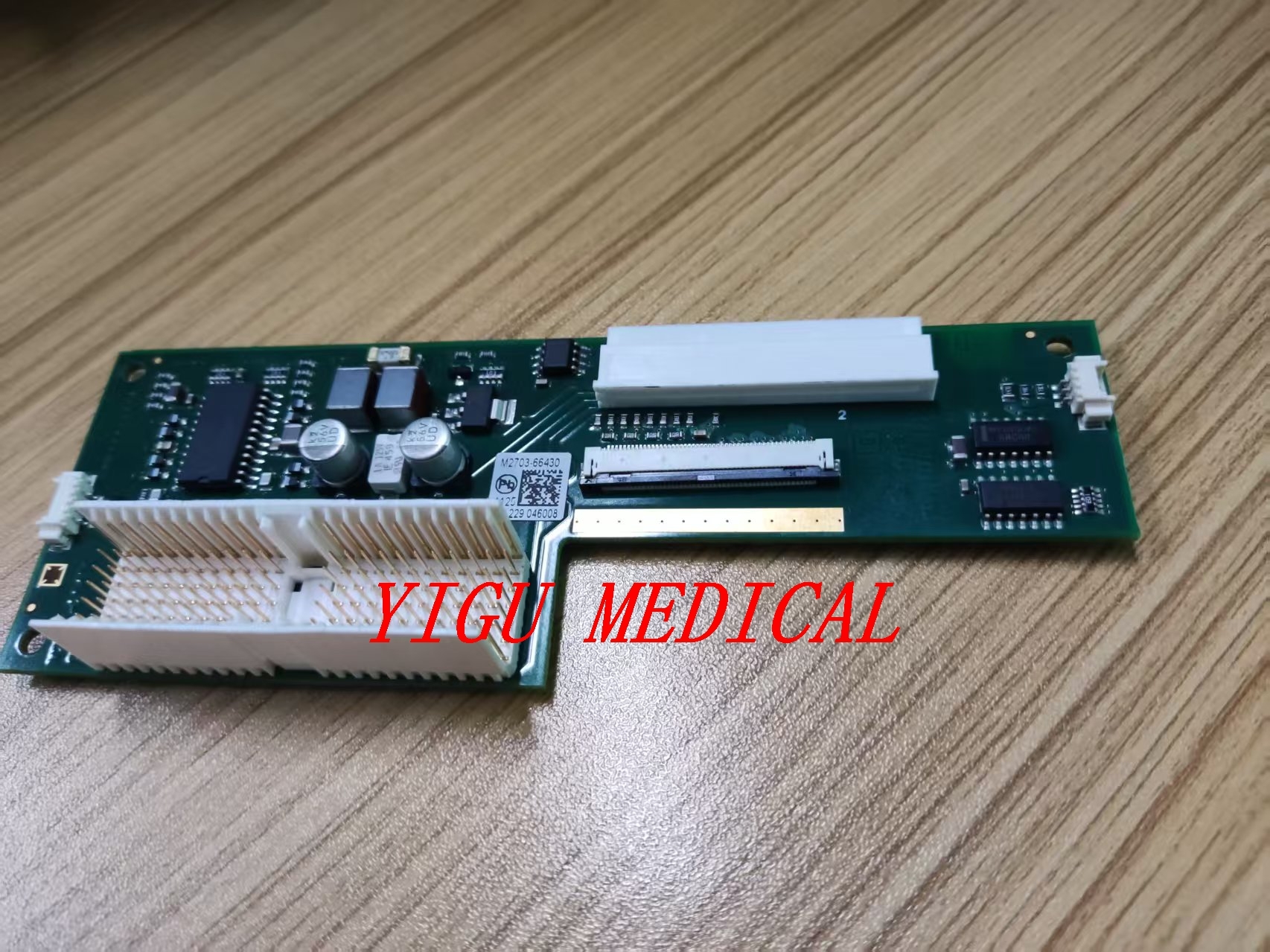

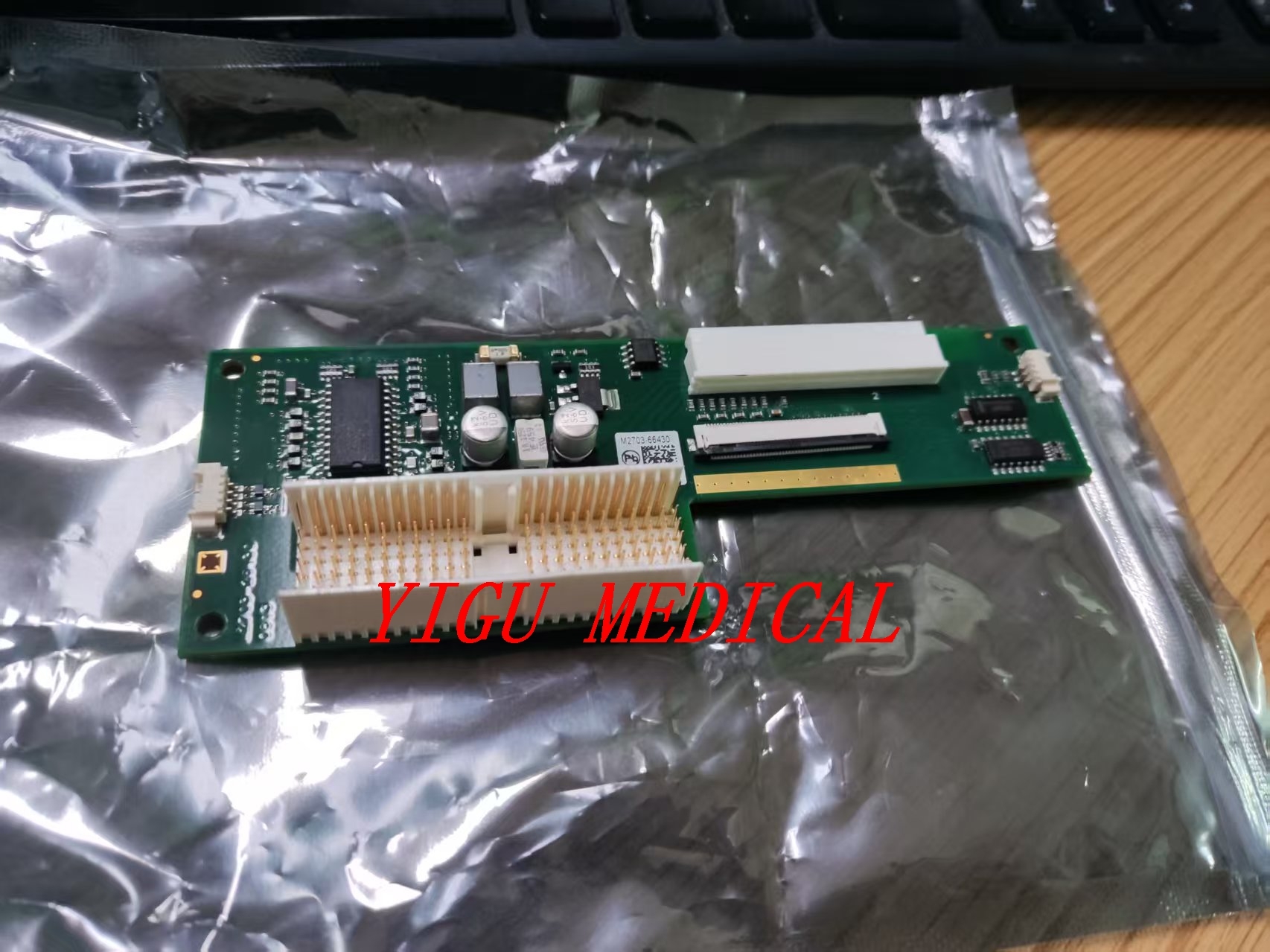

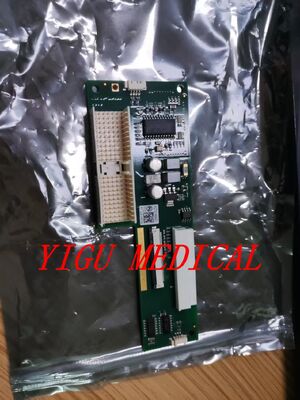

Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition
Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition

Avalon FM20/FM30 Fetus Monitor Drive Board PN M2703-66430 In buone condizioni

Dettagli:
Numero di modello: FM20/FM30
Termini di pagamento e spedizione:
Prezzo: Negoziabile
Imballaggi particolari: Pacchetto normale
Tempi di consegna: 1-2 giorni
Termini di pagamento: T/T, Western Union, PayPal
Capacità di alimentazione: 30
Contattaci
  • Informazioni dettagliate
  • Descrizione di prodotto

Informazioni dettagliate
Qtà: 50 pz Funzione: Lo stato di salute del paziente del monitor
In magazzino: SÌ Angolo di visione: ca. 60°
Marca compatibile: PH Garanzia: 90 giorni
Formazione del cliente: Formazione post-riparazione opzionale Termini di spedizione: DHL, SME, UPS, ACS ecc.
Stato: In buone condizioni Metodo di consegna: DHL, UPS, Fedex
Disponibilità del servizio: Nel mondo Azione: ex-azione
Pezzi di ricambio: Parti originali

Descrizione di prodotto

Avalon FM20/FM30 Fetus Monitor Drive Board PN M2703-66430 In buone condizioni
È importante chiarire che nel contesto dei monitor fetali Avalon FM20/FM30, il termine "drive board" non è generalmente un nome ufficiale, singolare, del componente.il monitor contiene diversi gruppi specifici di circuiti stampati (PCB) che svolgono funzioni di guida o di controllo.
Componenti chiave della scheda di circuito
Scheda madre
Numero della parte M2705-66410 (indicato anche al 451261009061)
Funzione Controlla tutte le operazioni di monitoraggio primario, compresa l'elaborazione dei segnali provenienti dalle sonde fetali (ecografia, TOCO), i moduli dei segni vitali della madre e l'interfaccia utente generale.Questa e' la scheda logica centrale..
Applicazione Se il monitor non si avvia, ha grafica danneggiata o non risponde, questo è il principale sospettato.
Unità di alimentazione elettrica (PSU) / scheda elettrica
Numero della parte Parte della serie M4605A / M8023A (esterno)
Funzione Questa e' una fonte di alimentazione a largo raggio.Accetta automaticamente l'input da 100V a 240V (± 10%) a 50/60 Hz e lo converte alle tensioni di corrente continua necessarie (principalmente 24V di uscita) per far funzionare la scheda principale, display e registratore termico.
Applicazione Utilizzato per problemi di "No Power" o "Intermittente Shutdown".
Cornice di collegamento (interfaccia sensore)
Numero della parte M2703-26420 / M2703-66420
Funzione Questa scheda funge da gateway dell'interfaccia fisica. È la scheda in cui i sensori fetali (TOCO, ultrasuoni) e i cavi del paziente si collegano alla parte anteriore del monitor.
Applicazione Se non vengono rilevati sensori specifici (ad esempio, errore "Probe Disconnected") ma il resto del monitor funziona, questa scheda può essere difettosa.
Pannello di controllo touch panel
Numero della parte M2703-26440
Funzione Questo è l'equivalente più vicino di una "Touch Drive Board". Controlla la sovrapposizione del touchscreen. Trasforma i tuoi input touch in segnali digitali per la scheda principale.
Applicazione Se il display funziona (mostrando forme d'onda/numeri) ma lo schermo non risponde al tatto, è probabile che il problema sia questo specifico driver board.
Riassunto tecnico per la riparazione
  • Compatibilità di potenza:Il monitor non richiede la selezione manuale della tensione; l'alimentazione è a rilevamento automatico.
  • Classe di sicurezza:L'FM20/30 è un dispositivo di classe II (doppia isolazione), il che significa che non si basa su una terra protettiva per la sicurezza, anche se la messa a terra è necessaria per la conformità EMC.
